powerdesigner怎么导出sql

发布时间:2025-05-24 01:15:51 发布人:远客网络

一、powerdesigner怎么导出sql

PowerDesigner最初由Xiao-Yun Wang（王晓昀）在SDP Technologies公司开发完成。

PowerDesigner是Sybase的企业建模和设计解决方案，采用模型驱动方法，将业务与IT结合起来，可帮助部署有效的企业体系架构，并为研发生命周期管理提供强大的分析与设计技术。

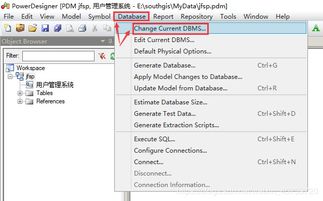

二、更改当前数据库类型>>Change Current DBMS按钮

三、将当前的DBMS更改成需要的DBMS（如果用的就是当前的mysql5.0就无需更换）

四、选择Database菜单栏下>>Generate Database

五、设置导出.sql名字和路劲，配置如图所示。

六、导出的sql是没有注释的，如果需要注释

Tools>>Excute Commands>> Edit/Run Script打开的窗口中添加以下信息

'******************************************************************************

'* Purpose: Database generation cannot use object names anymore

' It always uses the object codes.

' In case the object codes are not aligned with your

' object names in your model, this script will copy

' the object Name onto the object Comment for

'******************************************************************************

Dim mdl' the current model

' get the current active model

MsgBox"There is no current Model"

ElseIf Not mdl.IsKindOf(PdPDM.cls_Model) Then

MsgBox"The current model is not an Physical Data model."

' This routine copy name into comment for each table, each column and each view

Private sub ProcessFolder(folder)

'把表明作为表注释，其实不用这么做

'把列name和comment合并为comment

' go into the sub-packages

二、powerdesigner如何导出sql

我们可以在PowerDesigner软件里面生成SQL语句，那么如果想要把它导出，该怎么办呢，PowerDesigner软件也是可以导出SQL语句的，只需要打开菜单栏里面的数据库，在里面的generatedatabase里面就可以导出。

2、点击上方菜单栏中的“database”，在展开的菜单栏中，点击“generatedatabase”，

3、在跳转的页面中，输入导出路径和文件名，点击“确定”即可导出SQL。

在PowerDesigner软件里面导出SQL语句的方法就是上面小编给大家分享的方法，希望可以帮助到有需要的小伙伴们。

三、如何用Powerdesigner的PDM生成数据库及逆向生成

pdm做好后，最终是要将其转化为数据库实体的。这里pdm想必大家都知道是什么文件，对的，英文是physiyc data model也就是物理数据模型。

1.确认当前Powerdesigner设置的dbms是否正确,即是否是我们要生成的数据库类型，我在这里使用的是sqlserver2000:

Powerdesigner->数据库->更改当前dbms，选择您的数据库类型。

2.配置Powerdesigner与数据源的连接

Powerdesigner->数据库->配置连接->用户dsn(或系统dsn)->选择、添加您的数据源

Powerdesigner->数据库->连接->设置好您刚才建立的dsn确定。

OK,设置好连接后我们就可以将pdm生成sql语句了。

Powerdesigner->数据库->生成数据库->配置好（默认就可以）后选择确定就好了。

拿到sql脚本语句，大家都知道应当如何做了吧，放到sql查询分析器里执行吧。

Powerdesigner逆向工程从现有数据库生成PDM

在数据建模过程中，我们建立概念数据模型，通过正向工程生成物理数据模型，生成数据库建库脚本，最后将物理数据模型生成关系数据库，现在反过来，通过逆向工程将关系数据库，生成物理数据模型。

在丢失数据模型或者数据库模型同现有的数据库不一致，可以通过该方法生成使用中数据库的模型

还原回的模型中，可能会没有中文注释，没有表外键对应关系（字段还有，索引关系没了）

1,确认要生成模型的数据库是最新的，并且可以使用

1,打开系统ODBC数据源，位置“控制面板--管理工具--数据源（ODBC）

2,选择系统DSN，点击添加按钮，会弹出如下界面，选择与数据库相匹配的驱动程序

3,点击完成，弹出数据源名称（自定），和选择你要连接的数据库，如下图所示

4,选择确定后，该数据源建立成功，可以双击该数据源名称进行连接测试，如下图所示

5,至此数据源建立完成，当然这些也可以不用在这里建立，在powerdesigner里也可以建立，建立方法为

选择Database->configure connections,转到system dsn标签，点击Add按钮，选数据库类型DB2，点击完成。显示如下：输入DataSource Name“PDMTest”；输入ServerName“Database”，配置完成。如下所示：

1，打开Powerdesigner工具，创建一个PDM文件，选择与之匹配的数据库类型“ibm db2 udb 8.x common server”。创建方法为：右键点击左侧面板中的WorkSpace---->new------>physical data nodel，在DBMS中选择你要的数据类型，选择好后点击确定，则新建立了一个工作空间。

2，选择Database菜单下的Reverse Engineer Database，弹出Database Reverse Engineering对话框，选Using an ODBC data source选ODBC数据源“s2ms”，如下图所示：

3，点击确定后,显示此数据库中所有表、视图、用户(这个选择一下该数据库的用户)。根据需要选择后，转换成pdm。图示如下

4，选择好后，点击OK，则生成模型。

如果你不光有个正在使有的数据库，你还有一下建立库的脚本，那你发财了！因为用.sql的脚本生成的模型，就不存在用数据库生成的缺点了，具体操作如下：

二、通过SQL脚本逆向工程生成PDM

1、数据库SQL脚本文件crebas.sql。下为脚本实例：

/*==============================================================*/

/* Database name: PhysicalDataModel_1*/

/* DBMS name: ORACLE Version 9i*/

/* Created on: 2003-07-13 10:49:08*/

/*==============================================================*/

constraint PK_CLASS primary key("classID")
