stm32 可以在外置的spi flash跑程序吗

一、stm32 可以在外置的spi flash跑程序吗

1、STM32单片机本身并不具备直接在外置SPI Flash上运行程序的功能。这与某些特定型号的单片机有所不同，例如NXP公司的LPC43x0系列。这类单片机设计时未内置ROM，因此它们会利用外置的SPI Flash作为存储器来存放代码和数据。

2、不过，使用外置SPI Flash作为存储器确实会对程序运行的速度产生影响。这是因为SPI Flash的访问速度通常比内部ROM要慢。具体来说，读取数据的过程会需要更多的时间，从而导致程序的执行速度变慢。因此，开发者在选择使用外置SPI Flash作为程序存储介质时，需要权衡存储空间的需求与运行效率之间的关系。

3、值得注意的是，尽管STM32不直接支持在SPI Flash上运行程序，但可以通过编程方式实现类似的存储和执行机制。例如，可以将代码先下载到SPI Flash中，然后通过程序控制将所需代码加载到RAM中再进行执行。这种方式虽然增加了编程复杂度，但却可以在一定程度上满足对存储空间有较高需求的应用场景。

4、另外，对于STM32用户来说，如果需要在SPI Flash上运行程序，可以考虑使用一些开源的固件库和开发工具，这些工具通常能够简化开发过程，提高效率。此外，还可以通过硬件设计上的优化来提升程序运行的效率，比如增加高速缓存机制等。

5、综上所述，虽然STM32单片机本身不支持直接在外置SPI Flash上运行程序，但通过适当的编程和硬件设计手段，仍然可以实现类似的功能。开发者需要根据具体需求和应用场景，综合考虑存储和执行效率之间的权衡。

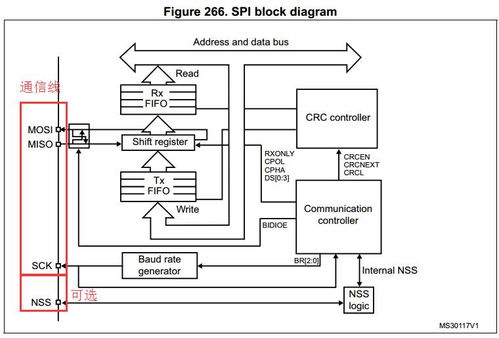

二、stm32如何实现多台SPI通信

在实现STM32的多台SPI通信时，有几个关键点需要特别注意：

1.分频值的设定：SPI接口的最大频率为18MHz。SPI1基于72MHz的APB2时钟，而SPI2基于36MHz的APB1时钟。如果系统时钟为72MHz，SPI1的分频值应为4，SPI2的分频值应为2。

2. DMA开启顺序：网上的某些资料建议先开启从机发送，然后主机发送，接着从机接收，最后主机接收。然而，这种顺序并非必须，并且难以实现。我的程序采用“从机接收-从机发送-主机接收-主机发送”的顺序，同样有效。

3. DMA中断处理：在DMA传输数据的最后一个字节的开始时，如果设置了DMA发送中断，会在DMA发送中断服务例程中处理。此时，不能立即清除中断标志位。必须检查ISR寄存器以确认剩余的7位数据是否已传输完毕，并检查SR寄存器是否忙碌，在确认后才能清除标志位并重新配置DMA的数据长度，否则后续数据可能会出错。

4.上拉电阻的使用：未使用上拉电阻时，有时会导致通信出错，这种错误在仿真中可能不易察觉。仿真结果可能每次都正确，但在实际测试中，拔掉仿真器进行多次重启可能会发现一次错误。使用上拉电阻后，数据传输变得非常稳定。不明白为何网上资料很少提及上拉电阻。

5.缓冲区地址的重设：由于项目需要可变长度的缓冲区，我使用了malloc和free来分配和释放缓冲区，这导致了缓冲区地址的不断变化。因此，必须禁用DMA，然后重新配置DMA的缓冲区地址。

6.主机发送过程的中断使用：网上的资料通常建议主机使能DMA后，一直等待并查询DMA是否传输完成，这样做不能充分利用DMA的优势。SPI的频率为18MHz，而DMA大约为10MHz，如果采用等待方式，反而不如不使用DMA。因此，如果主机不使用DMA中断，可以编写两个函数：一个是使能DMA，另一个是判断DMA是否传输完成。在这两个函数执行之间，CPU可以执行其他任务，因为主机具有主动权。对于多个从机，建议添加如243类的三态驱动芯片，以实现快速且稳定的SPI通信。如果可能，更好的方法是为每个从机添加一个与主机隔离的迟滞锋，这样即使某个从机出现问题，也不会影响总线。

三、如何使用stm32的spi3端口

1、 GPIO_InitTypeDefGPIO_InitStructure;

2、 SPI_InitTypeDefSPI_InitStructure;

3、 RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI3,ENABLE);

4、RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOB|RCC_APB2Periph_AFIO,ENABLE);

5、GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);

6、GPIO_InitStructure.GPIO_Pin=GPIO_Pin_3;

7、GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;

8、GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;

9、GPIO_Init(GPIOB,&GPIO_InitStructure);

10、GPIO_InitStructure.GPIO_Pin=GPIO_Pin_4;

11、GPIO_Init(GPIOB,&GPIO_InitStructure);

12、GPIO_InitStructure.GPIO_Pin=GPIO_Pin_5;

13、GPIO_Init(GPIOB,&GPIO_InitStructure);

14、//SPI_FLASH_SPI_CS_PINpin:CS--PA15

15、GPIO_InitStructure.GPIO_Pin=GPIO_Pin_15;

16、GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;

17、GPIO_Init(GPIOA,&GPIO_InitStructure);

18、 SPI_InitStructure.SPI_Direction=SPI_Direction_2Lines_FullDuplex;//设置SPI单向或者双向的数据模式:SPI设置为双线双向全双工

19、 SPI_InitStructure.SPI_Mode=SPI_Mode_Master;//设置SPI工作模式:设置为主SPI

20、 SPI_InitStructure.SPI_DataSize=SPI_DataSize_8b;//设置SPI的数据大小:SPI发送接收8位帧结构

21、 SPI_InitStructure.SPI_CPOL=SPI_CPOL_High;//选择了串行时钟的稳态:时钟悬空高

22、 SPI_InitStructure.SPI_CPHA=SPI_CPHA_2Edge;//数据捕获于第二个时钟沿

23、 SPI_InitStructure.SPI_NSS=SPI_NSS_Soft;//NSS信号由硬件（NSS管脚）还是软件（使用SSI位）管理:内部NSS信号有SSI位控制

24、 SPI_InitStructure.SPI_BaudRatePrescaler=SPI_BaudRatePrescaler_16;//定义波特率预分频的值:波特率预分频值为16

25、 SPI_InitStructure.SPI_FirstBit=SPI_FirstBit_MSB;//指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始

26、 SPI_InitStructure.SPI_CRCPolynomial=7;//CRC值计算的多项式

27、 SPI_Init(SPI3,&SPI_InitStructure);//根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器

28、 SPI_Cmd(SPI3,ENABLE);//使能SPI外设
