开发mcgs组态软件是一个怎么样的过程

一、开发mcgs组态软件是一个怎么样的过程

1、工程项目系统分析：分析工程项目的系统构成、技术要求和工艺流程，弄清系统的控制流程和测控对象的特征，明确监控要求和动画显示方式，分析工程中的设备采集及输出通道与软件中实时数据库变量的对应关系，分清哪些变量是要求与设备连接的，哪些变量是软件内部用来传递数据及动画显示的。

2、工程立项搭建框架：MCGS称为建立新工程。主要内容包括：定义工程名称、封面窗口名称和启动窗口（封面窗口退出后接着显示的窗口）名称，指定存盘数据库文件的名称以及存盘数据库，设定动画刷新的周期。经过此步操作，即在MCGS嵌入版组态环境中，建立了由五部分组成的工程结构框架。封面窗口和启动窗口也可等到建立了用户窗口后，再行建立。

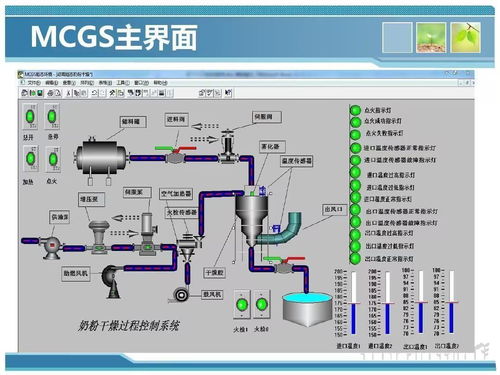

3、制作动画显示画面：动画制作分为静态图形设计和动态属性设置两个过程。前一部分类似于“画画”，用户通过MCGS嵌入版组态软件中提供的基本图形元素及动画构件库，在用户窗口内“组合”成各种复杂的画面。后一部分则设置图形的动画属性，与实时数据库中定义的变量建立相关性的连接关系，作为动画图形的驱动源。

4、编写控制流程程序：在运行策略窗口内，从策略构件箱中，选择所需功能策略构件，构成各种功能模块（称为策略块），由这些模块实现各种人机交互操作。MCGS嵌入版还为用户提供了编程用的功能构件（称之为“脚本程序”功能构件），使用简单的编程语言，编写工程控制程序。

5、编写程序调试工程：利用调试程序产生的模拟数据，检查动画显示和控制流程是否正确。

6、连接设备驱动程序：选定与设备相匹配的设备构件，连接设备通道，确定数据变量的数据处理方式，完成设备属性的设置。此项操作在设备窗口内进行。

7、工程完工综合测试：最后测试工程各部分的工作情况，完成整个工程的组态工作，实施工程交接。

二、mcgs策略没有通过语法检查,怎么处理

1、mcgs策略没有通过语法检查，说明程序有语法错误。

2、当程序编译不成功时，就会发生一些错误，包括语法错误、运行时错误和逻辑错误。

3、不正确地创建代码时就会出现语法错误，包括错误地输入关键字，遗漏了必要的标点符号或者不正确的结构。

4、Visual Basic包含有【自动语法检测】选项，可以在用户编写程序时检测和更正语法错误。如果使用了这个选项，Visual Basic就会在用户输入程序时解释这个程序。当它发现错误时，就会加亮显示这个程序代码并显示一个消息框来解释原因和提供帮助。这样用户就可以在继续编程之前更正错误。

5、当程序语句试图执行一条不可能执行的操作时，就会发生运行时错误。

6、常见的运行时错误是试图从一个不存在的文件中读取数据，另一个是试图执行被零除的操作。

7、在用户的程序中为这些错误提供出错处理函数和错误处理例程是很重要的。

8、当应用程序不能按期望的方式执行时会发生逻辑错误。这些错误是很难发现的。因为应用程序的语法完全合法，运行时也不执行非法操作，但是仍然会产生错误。这类错误通常不会产生出错消息。验证应用程序执行的唯一方法就是测试它并分析运行结果。

三、mcgs怎么控制 PLC的输入点

1、控制西门子PLC的I输入点，进而启动Q点，通常有两种实现方法。第一种方法是仅向PLC输入I点，在PLC内部编写程序，使I点与Q点关联启动。

2、第二种方法则是在MCGS软件中直接设定I点，并将此信息传输给PLC，同时在MCGS中设定Q点，确保其与PLC中的对应点关联。

3、采用第一种方法，你需要编写PLC程序，将I点的状态变化映射到Q点的启动逻辑中。这样，当I点接收到信号时，PLC会自动根据程序设定触发Q点的响应。这种方法要求你具备一定的PLC编程技能。

4、而第二种方法则更加直接，它允许你在MCGS中进行图形化操作，无需深入PLC底层编程。你可以直观地设置I点和Q点的关联关系，并通过MCGS软件将这些设置下发到PLC中执行。

5、值得注意的是，无论选择哪种方法，都需要确保MCGS与PLC之间的通信稳定可靠。这通常涉及到配置适当的串口或以太网连接，以及正确设置网络参数。

6、此外，合理的系统设计和调试也是成功的关键。例如，你需要仔细检查PLC的硬件配置，确保I点和Q点正确无误地连接。同时，利用MCGS提供的调试工具，实时监控I点和Q点的状态变化，以便及时发现并修正任何潜在问题。

7、通过以上两种方法，你可以灵活地控制西门子PLC的I输入点，并实现预期的Q点启动逻辑，从而满足具体的应用需求。
