数控G72怎么编程是什么

一、数控G72怎么编程是什么

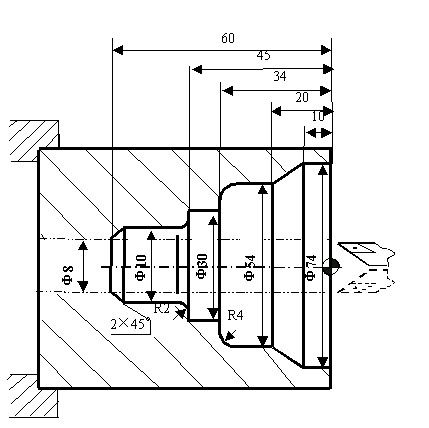

编制图1所示零件的加工程序：要求循环起始点在A(6，3)，切削深度为1.2mm。退刀量为1mm，X方向精加工余量为0.2mm，Z方向精加工余量为0.5mm，其中点划线部分为工件毛坯。

G72内径粗切复合循环编程实例如下:

N1 G92 X100 Z80（设立坐标系，定义对刀点的位置）

N2 M03 S400（主轴以400r/min正转）

N3 G00 X6 Z3（到循环起点位置）

G72W1.2R1P5Q15X-0.2Z0.5F100（内端面粗切循环加工）

N5 G00 Z-61（精加工轮廓开始，到倒角延长线处）

N6 G01 U6 W3 F80（精加工倒2×45°角）

N8 G03 U4 W2 R2（精加工R2圆弧）

N12 G02 U8 W4 R4（精加工R4圆弧）

N13 G01 Z-20（精加工Φ54外圆）

N15 Z3（精加工Φ74外圆，精加工轮廓结束）

N16 G00 X100 Z80（返回对刀点位置）

N17 M30（主轴停、主程序结束并复位）

二、g72螺纹编程格式

1、格式G92X-Z-R-P-（ X-Z-坐标值，R大小经半径值，P螺距）。

2、公制螺纹双边牙高计算公式： 1.08*P(P为螺距）如：螺距为1.5双边牙高=1.08*1.5=1.62。

4、R=（45-20）/2=12.5(Z注外螺纹为-，内螺纹R为+）。

5、以你的螺距为1.5为例编程如下：

I螺纹退尾时，X轴方向的移动距离

K螺纹退尾时退尾起点距终点在Z轴方向的距离

圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ'=1mm，每次吃刀量(直径值)分别为0.8mm、0.6 mm、0.4mm、0.16mm。

N1 G92 X50 Z120（设立坐标系，定义对刀点的位置）

N2 M03 S300（主轴以300r/min旋转）

N3 G00 X29.2 Z101.5（到螺纹起点，升速段1.5mm，吃刀深0.8mm）

N4 G32 Z19 F1.5（切削螺纹到螺纹切削终点，降速段1mm）

N6 Z101.5（Z轴方向快退到螺纹起点处）

N7 X28.6（X轴方向快进到螺纹起点处，吃刀深0.6mm）

N8 G32 Z19 F1.5（切削螺纹到螺纹切削终点）

三、g73编程格式是什么

输入：G73U--W--R--；G73P--Q--U--W--F--。

由于数控车G73这些零件的径向尺寸，无论是测量尺寸还是图纸尺寸，都是以直径值来表示的，所以数控车床采用直径编程方式，即规定用绝对值编程时，X为直径值，用相对值编程时，则以刀具径向实际位移量的二倍值为编程值。

对于不同的数控车床、不同的数控系统，其编程基本上是相同的，个别有差异的地方，要参照具体机床的用户手册或编程手册。

1、坐标系、程序的基本知识G代码，M功能

2、G00—快速定位G01—直线插补，G02、G03—圆弧插补

8、G72—内外端面复合循环，G73—封闭轮廓复合循环，G74—端面孔循环

9、G75—径向槽加工循环，G76—螺纹复合循环
