如何使用powerdesigner建数据表并生成脚本

一、如何使用powerdesigner建数据表并生成脚本

1.新建概念模型(conceptual Data Model)

File-->New Model-->Conceptual Data Mode

或者点击工作区，右键-->New Model-->Conceptual Data Mode

2.打开模型时，会有方格线，去除方格线

但是我在创建的过程中，报错如下：

在创建的过程中，人员表里有主键Code，性别表里也有主键Code,但是在创建的过程是报错，说是Code已经被占用了，

使用PD中，CDM默认实体属性不能重名，在CDM中唯一。可以通过设置，取消该限制。

选择 Tools->Model Options,取消 Data Item组的Unique code和 Allow reuse复选框。

Allow reuse：设置实体属性是否允许重用

注：默认使用唯一代码的好处是，改变属性，其他引用该属性的实体，都一起修改。该功能可以通过domain实现，设置属性在同一domain中，当需要修改字段类型的时候，修改domain一处即可。

操作：Tools-->GeneratePhysical DataModel

注意：如果你的数据库是SQL server，请一定要选择要选择SQL Server 2008,

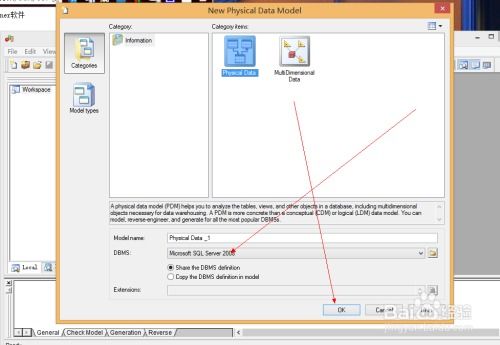

进入下图界面：（根据自己的需求切换相应的DBMS（数据库）点击【确定】就会将概念模型转换成物理模型).

？？但是在生成的过程中报了一个实体属性重复的错误（如下图）：

Error The following data item does not have unique code:

-> Data Item'编码'(<Model>)

-> Data Item'编码'(<Model>)

- Data Item used multiple times

解释：从上面的错误可以看出，PD给我们说，我在检查所有实体属性的过程中，发现了重复的属性，有两个相同的属性（Code和Name）：编码

这是因为虽然我们在概念模型中：创建实体的过程中允许实体使用相同的编码和名称，但是我们并没有同时修改：在概念模型转换为物理模型的检查规则，我们这里，可以去修改检查实体的报错规则就可以了。

General不变，Detail中将Check model去掉，就在转换为物理模型时不再检查实体错误了（当然这些错误是PD定义的默认规则）

a.操作：Database-->Generate DataBase。。。，进入下图页面，

b、勾上以上复选框，否则当你备注为空的时候注释出不来；反之，如果你备注不为空那么名称(Name)才能作为注释出现！！

在Options可以选择要生存脚本的内容，可以选择是否创建数据库的脚本，选择要生成脚本的表

c、在selection中选择你需要生成sql的模块，指定输出目录。

二、如何用power designer安装数据库

PowerDesigner快速的创建出数据库

1.使用PowerDesigner创建数据库,首先运行程序,进入主界面:

2.File—New Model—Physical Data Model—Physical Diagram—Model name设置为test,DBMS属性设置为Microsoft SQL Server 2005:

3.首先用表格工具创建一个表格模板:

4.双击表格模板,设置属性,我们首先设置Major表:

5.设置好表名,点击Columns标签,设置字段属性,设置如图所示:

6.因为MajorID字段我们要设置为自动增长,所以要设置它的高级属性,选择MajorID字段,点击属性按钮,在General面板中勾选上Identity复选框:

7.确定后再创建一个Student表,字段设置如图所示:

8.接着是为Student创建一个MajorID外键,使用PowerDesigner可以很轻松的完成这个工作,选择关系设置工具,在Student表上按住左键不放,拖拽至Major表,便可为Student表添加一个MajorID的外键:

9.现在测试表已经设置好了,接着设置一下要生成的数据库,这些表都将被创建到该数据库中,在设计面板空白处右键—Properties,在弹出的属性设置对话框设置如下:

10.在此对新数据库的设置已经完成,但是在SQL中还是空空如也,怎么把这边设计好的结构移植到SQLServer 2005中呢?

执行操作:Database—Generate Database,设置好存储过程导出目录和文件名,点击确定即可:

11.到导出目录,就可以看见导出的数据库创建存储过程了,打开SQL,执行一下,就会看到数据库被创建好了:

三、powerdesigner怎么生成数据库

打开PowerDesigner软件，设计“概念数据模型”(ConceptualData Model)：

点击workspace右键---》New—>Conceptual DataModel,

在设计属性(字段)的时候，三个字母(M、P、D)分别表示：

M：是否为空；(√表示不允许为空)

将“概念数据模型”设计的表转换为“物理数据模型”(PhysicalData Model)，实际上是从“概要设计”转换为“详细设计”，即对表的具体实现。

选择“Tools”-->“Generate Physical DataModel…”即可。

点击“确定”按钮以后，就产生了对应“SQL Server 2005”数据库的表、属性、关系的具体实现。

这时就会有一个物理设计的模板出现，将你在概要设计时的实体都转换成具体的表。

第三步：在SQL Server2005中手动创建数据库（也可以用SQL创建库，pd可以将我们的表设计都转换成SQL）

需手动在SQL SERVER2005中创建您的数据！如：“Students“，此过程省略…

第四步：在数据源ODBC中配置用户数据源

第五步：在SQL Server2005中自动创建表结构

首先：根据“物理数据模型”(Physical Data Model)自动建立相应的SQL语句：

其次：执行其创建的SQL语句文件，将数据表结构自动创建到SQL Server 2005数据库中：

完成以上步骤后，刷新SQL Server 2005数据，将会看到你所创建的相关表结构。

在物理设计模板中，选择表--》右键—》SQL Perview…

生成SQL创建库和表，我喜欢懒人式，或者说拿给客户时，客户用的爽。。。

使用PowerDesigner物理模型为建的关系表添加外键，有个原则就是主表的主键名称必须和副表的外键名称一致。

1.建主表user2.建副表department

uid int primarykeydid int primary key

2.对着模型右击New->Reference

parent表为user表，child表为department

这样就建立了关系，外建也自动建立了。

关于表关系的建立，本人也存疑，但有三种思路：

1、概要设计时设计好关系。（个人倾向于这种方式，有时间尝试）

2、物理设计时设计好关系（笔者使用此方法，若表很多，关系复杂，此阶段设计关系会很痛苦。偶深受其害！）

3、生产数据库后，DBMS中建立关系（这种方式是笔者突发奇想，仔细思考，不建议采用这种方式，如果使用T-SQL重构数据库，又得重建关系）

仔细思考过后，个人认为概要设计时，设计实体、实体必要属性、实体与实体关系，然后在数据库物理设计时详细设计表属性等内容。
