一、简述数控车床的坐标系及编程特点

数控机床的坐标系一．确定原则（jb3052-82） 1．刀具相对静止、工件运动的原则：这样编程人员在不知是刀具移近工件还是工件移近刀具的情况下，就可以依据零件图纸，确定加工的过程。 2．标准坐标系原则：即机床坐标系确定机床上运动的大小与方向，以完成一系列的成形运动和辅助运动。 3．运动方向的原则：数控机床的某一部件运动的正方向，是增大工件与刀具距离的方向。二．坐标的确定 1．z坐标标准规定，机床传递切削力的主轴轴线为z坐标（如：铣床、钻床、车床、磨床等）；如果机床有几个主轴，则选一垂直于装夹平面的主轴作为主要主轴；如机床没有主轴（龙门刨床），则规定垂直于工件装夹平面为z轴。 2．x坐标 x坐标一般是水平的，平行于装夹平面。对于工件旋转的机床（如车、磨床等），x坐标的方向在工件的径向上；对于刀具旋转的机床则作如下规定：当z轴水平时，从刀具主轴后向工件看，正x为右方向。当z轴处于铅垂面时，对于单立柱式，从刀具主轴后向工件看，正x为右方向；龙门式，从刀具主轴右侧看，正x为右方向。 3．y、a、b、c及u、v、w等坐标由右手笛卡儿坐标系来确定y坐标，a，b，c表示绕x，y，z坐标的旋转运动，正方向按照右手螺旋法则（见图1）。若有第二直角坐标系，可用u、v、w表示。 4．坐标方向判定当某一坐标上刀具移动时，用不加撇号的字母表示该轴运动的正方向；当某一坐标上工件移动时，则用加撇号的字母（例如：a’、x’等）表示。加与不加撇号所表示的运动方向正好相反。

二、什么是绝对坐标编程和相对坐标编程。

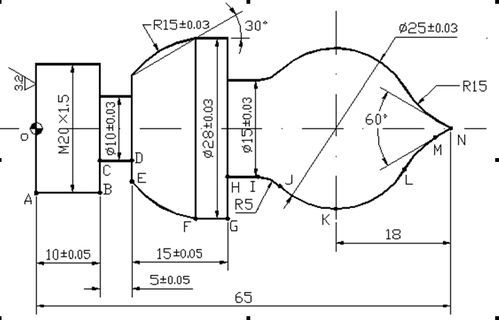

1、W和U是相对坐标。简单点来说就是从上一个点到下一个点的距离。

2、这是增量编程，W、U对应的是 Z、 X，w-2就是在上一个点原来的基础上Z向再走-2，同理换成U也是一样的。

3、增量坐标表示方法，在数控车床中，某一点的坐标可以表示为机床原点的绝对坐标（x,y,z）,也可以表示为相对于上一点的增量坐标（u,v,w），w、u就是相对于上一点的z、x方向的上的位移。

4、绝对坐标表示该点和坐标原点的距离的数值，增量坐标表示该点和上一点的距离的数值。

5、绝对坐标编程是指以机床坐标系为程序坐标系编程，也就是不用自设参考坐标系，在程式中不用G54调用,绝对坐标编程用G90设定。

6、相对坐标编程是指以自设参考坐标系为程序坐标系编程，在程式中要用G54调用，相对坐标编程用G91设定。

7、绝对值编程以机床原点为程式原点，相对坐标系编程以自设坐标系的原点为原点，比如在G90准备功能字下，从一点（0，0）到另一点（1，1）这里的（1，1）是以机床坐标系为参考的。

8、而在G91下，（1，1）就是增量值，也就是以上一个点为准，沿X轴正向向右平移一个单位，沿Y轴正向向上平移一个单位。

9、参考资料来源：百度百科-数控编程

三、什么是数控机床的坐标系

1、1．刀具相对静止、工件运动的原则：这样编程人员在不知是刀具移近工件还是工件移近刀具的情况下，就可以依据零件图纸，确定加工的过程。

2、2．标准坐标系原则：即机床坐标系确定机床上运动的大小与方向，以完成一系列的成形运动和辅助运动。

3、3．运动方向的原则：数控机床的某一部件运动的正方向，是增大工件与刀具距离的方向。

4、标准规定，机床传递切削力的主轴轴线为z坐标（如：铣床、钻床、车床、磨床等）；如果机床有几个主轴，则选一垂直于装夹平面的主轴作为主要主轴；如机床没有主轴（龙门刨床），则规定垂直于工件装夹平面为z轴。

5、x坐标一般是水平的，平行于装夹平面。对于工件旋转的机床（如车、磨床等），x坐标的方向在工件的径向上；对于刀具旋转的机床则作如下规定：

6、当z轴水平时，从刀具主轴后向工件看，正x为右方向。

7、当z轴处于铅垂面时，对于单立柱式，从刀具主轴后向工件看，正x为右方向；龙门式，从刀具主轴右侧看，正x为右方向。

8、由右手笛卡儿坐标系来确定y坐标，a，b，c表示绕x，y，z坐标的旋转运动，正方向按照右手螺旋法则（见图1）。

9、若有第二直角坐标系，可用u、v、w表示。

10、当某一坐标上刀具移动时，用不加撇号的字母表示该轴运动的正方向；当某一坐标上工件移动时，则用加撇号的字母（例如：a’、x’等）表示。加与不加撇号所表示的运动方向正好相反。
