一、电瓶车电瓶与充电器线路连接示意图

购买的电动车，由于出厂、运输、存放需要一定时间，可能使电池的电量不足，请先充电再使用。

检查充电的额定输入电压与电源电压是否一致。

电池可以直接在车上充电，但必须关闭电源开关，也可以卸下来带到室内等合适的地方充电。

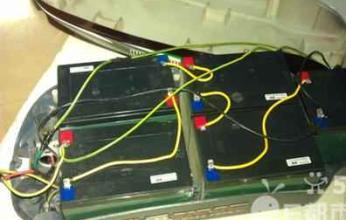

请先将充电电器的输出端插头与电池的充电插孔连接妥当后（见图），再将充电器的插头接通220v交流电源。（注意：不得将充电器输出端正负极连接）

此时充电器上的电源和充电指示红灯点亮，表示电源已接通。

一次充电时间约需5-10小时。当充电指示灯由红灯转为绿灯时，表示电池电量已充满，此时若时间允许，最好再继续充电（浮充）1-1.5小时左右，以使电池获得更多的能量。但持续充电时间不能超过12小时，否则易造成电池变形损坏。过充造成电池损坏，不属保修范围。

充电完毕后应先拔掉交流电源上的插头，再拔掉与电池连接的插头。

禁止在不充电的情况下，长时间将充电器连接在交流电源上。

每一至两周做一次蓄电池保养，即充电器绿灯亮后，再继续充电（浮充）1-1.5小时，以延长畜电池使用寿命。

请使用随车配备的专用充电器。不得使用其它充电器为本车充电。

充电时，应在通风干燥处进行，充电器与电池上面不能覆盖任何物品。

充电场所要远离孩童，插拨插头时，手必须干燥。

二、手机充电接口的五根线分别是什么

1、手机充电接口的五根线分别是：VCC、D+、D-、ID和GND。

2、VCC线，也就是电源线，是充电器向手机提供电能的线路，通常承载着5V的直流电压。它是手机充电过程中最主要的线路，负责将电能从充电器传输到手机电池中，以实现对电池的充电功能。

3、D+和D-线，即数据线正和数据线负，是用于数据传输的线路。在手机充电过程中，它们不仅承载着充电协议的通讯功能，让充电器和手机能够“对话”，协商出最适合的充电电流和电压，而且还负责在充电时传输相关的控制信号，确保充电过程的安全和稳定。

4、ID线，即识别线，在某些快充协议中起到关键作用。它可以帮助充电器识别所连接的设备类型，从而调整输出的电流和电压，以满足不同设备的充电需求。例如，当手机支持快充时，ID线会发送相应的信号给充电器，充电器接收到信号后就会调整输出，以提供更快的充电速度。

5、GND线，即地线，是电路中的公共参考点。在手机充电接口中，地线起到了保护和安全的作用，它能够确保电流的正常回流，并防止因静电或外部干扰而对手机造成损害。同时，地线也是确保整个充电系统稳定工作的重要组成部分。

6、综上所述，手机充电接口的五根线各司其职，共同协作，以确保手机能够安全、稳定地进行充电。每一根线都承担着不可或缺的角色，它们的存在使得手机充电变得更加智能、高效和安全。

三、汽车充电桩的线路有哪些

分别是：交流电源线路：L1、L2、L3;设备地线：PE;中线：N;连接确认线路：CC;控制引导线路：CP。所谓家用交流电慢充，就是在现有居民供电体系的基础上（采用单相220V或三相380V），使用5-10kW功率量级的充电器（其实就是一个交流转直流，输出电压未必低），转换成直流，对汽车内电池充电。

1、尽可能利用用电低谷，可以降低对电网冲击，也可以通过峰谷电价的优惠降低用户的花费：这个可以通过定时器解决；

2、功率不能过大，充电速度不用快。以5-8小时能充足就够了。要考虑居民区线路的承受能力。
