拆解报告：MoYi墨一五合一磁吸无线充电器T268

一、拆解报告:MoYi墨一五合一磁吸无线充电器T268

自苹果引入磁吸充电后，无线充电的便利性深受消费者喜爱，促进了无线充电配件市场的繁荣。充电头网最近拆解了MoYi墨一的五合一磁吸无线充电器T268，这款产品支持两部iPhone同时充电，还具备Apple Watch充电功能，附带USB-A充电输出与小夜灯。接下来，我们将对这款产品的设计进行深入剖析。

MoYi墨一五合一无线充电器以简洁的包装设计亮相，正面印有产品名称、外观图以及核心卖点，背面则展示了丰富的使用场景和产品特性。包装侧面和另一面分别罗列了产品参数信息和兼容设备、认证信息，方便用户快速了解产品详情。打开包装，用户将接触到由底座、锌合金支架、手机磁吸无线充电板、手表磁吸无线充电板四部分组成的充电器。其悬空式设计旨在提供独特而舒适的充电体验。

手机磁吸无线充电板倾斜角度适中，满足用户边充电边娱乐的需求；手表磁吸无线充电板倾斜角度较大，确保手表在充电时稳固。手机磁吸无线充电板正面覆盖有塑料保护膜，并标识兼容的iPhone型号，手机磁吸无线充电板与手表磁吸无线充电板特写，显示了设计的精巧细节。无线充支架采用锌合金材质，背面配备小夜灯功能。底座顶面设置触屏灯控开关，方便控制小夜灯开关。耳机无线充电区域配备环形凹槽提示，底座前端设充电指示灯，而USB-C供电接口和USB-A输出接口则位于背面。底部配有防滑胶垫，外壳上印有详细的产品参数信息。

产品参数一览：尺寸为176.5*118*85mm，支持PD/QC3.0输入（9V4A、12V2.5A），USB-A输出（5V2A），手机无线充输出（15W/10W/7.5W/5W），手表无线充输出（3W），耳机无线充输出（2W），并经过qi、CE、FCC、RoHS认证。

产品可同时为苹果全家桶设备进行无线充电，充电指示灯亮起绿光。小夜灯开启后，方便夜间使用，同时确保不产生刺眼光线。使用ChargerLAB POWER-Z KT002测得USB-A口仅支持Apple2.4A协议。

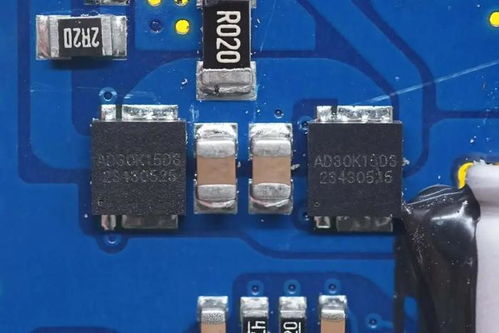

拆解后，发现墨一五合一无线充电器在设计上融入了多个实用功能。底部防滑脚垫揭开后，可见底座的固定螺丝。拧开螺丝，底座内部可见PCBA和无线充电线圈。无线充电线圈粘贴在定位框内部，支架内部则隐藏着LED小夜灯、手机无线充电线圈和手表无线充电线圈的连接导线。PCBA模块采用螺丝固定，正面焊接有无线充电控制器、集成功率级芯片，USB-A接口的降压电路、USB-A和USB-C接口以及谐振电容。无线充电芯片为FXiC 9200，支持三路无线充电驱动信号输出，方案设计来自深圳市放芯科技有限公司。触摸检测芯片RH6016来自融和，用于控制小夜灯开关。为手机充电的无线充电集成功率级芯片为智融SW5001，高度集成，支持PPS/PD/FCP/SCP/AFC等多种快充协议。该芯片内部集成了高效率的全桥变换器和无损电流采样，支持12V输入，耐压16V，最大输出功率可达15W。此外，为耳机充电的集成功率级芯片和谐振电容与之类似。为手表充电的功率管采用SOT23封装。USB-A口的降压芯片和4.7μH降压电感共同确保了高效稳定的充电体验。USB-C和USB-A接口采用沉板焊接，以减少厚度。手机磁吸无线充电面板覆盖装饰贴片，边缘配备吸附手机的磁铁。线圈采用纱包线绕制，而手表磁吸无线充电线圈则采用利兹线绕制，内置磁铁确保手表稳固充电。

充电头网总结，MoYi墨一的五合一无线充电器T268以其创新设计和多功能特性，成为苹果用户理想的选择。它不仅支持多设备同时充电，还具备USB-A接口输出与小夜灯功能，满足不同使用场景的需求，同时采用高度集成的无线充电芯片，简化了电路设计，降低了成本，提高了产品的竞争力。无论是日常使用还是夜间充电，这款无线充电器都能提供便捷、高效、安全的充电体验。
