为什么16G101图集上再三强调钢筋弯曲弧度

一、为什么16G101图集上再三强调钢筋弯曲弧度

16G101图集中光圆钢筋未端180°弯钩≥2.5d、未端90°弯钩D＝nd及末端带90°弯钩和末端带135°弯钩的D＝4d是为了达到满足锚固的构造要求和钢筋相交严丝合缝更利于绑扎牢固。

参考资料：16G101-1（替代11G101-1）混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）

二、柱子钢筋下小上大怎么接法16g101一1规范

1、某层柱子钢筋直径变大的绑扎搭接，应该在下层柱加密区外进行，其搭接长度按较小的直径计算，接头面积百分率不得大于50%。

2、搭接长度内箍筋的间距不应大于5d,且不大于100mm。这才是规范内容，16g101一1不是规范，而是符合规范要求的图集。

3、16G101-1表示该图集是2016年批准发布结构专业第101号第1分册。

4、16——2016年批准发布版；G——结构专业；101——顺序号，没有具体含义；1——分册号

5、国家建筑标准设计的编号由批准年代号、专业代号、类别号、顺序号、分册号组成。

6、国家标准图集编号： J——建筑图集；G——结构图集；S——给排水图集；D——电气图集；X——弱电图集；K——暖通图集；R——动力专业图集；M——市政路桥图集；R——动力专业图集；人防工程图集F。

7、参考资料来源：百度百科-混凝土结构施工图平面整体表示方法制图规则和构造详图

三、116g101配套的钢筋排布图集出来了没有

与16G101配套的钢筋排布图集为18G901，已出版实施，替代与11G101配套的12G901系列图集。

国家标准设计图集18G901由中国建筑标准设计研究院组织编制，由中国计划工业出版社于2018年6月出版，并与2018年6月1日起施行。

16G101包括16G101-1、16G101-2、16G101-3三本图集。

16G101-1为《混凝土结构施工图平面整体表示方法制图规则和构造详图-现浇混凝土框架、剪力墙、梁、板》；

16G101-2为《混凝土结构施工图平面整体表示方法制图规则和构造详图-现浇混凝土板式楼梯》；

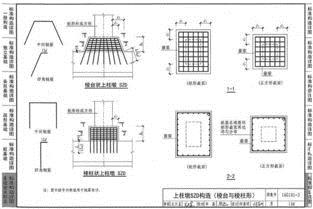

16G101-3为《混凝土结构施工图平面整体表示方法制图规则和构造详图-独立基础、条形基础、筏形基础、桩基础》。

18G901包括18G901-1、18G901-2、18G901-3三本图集。

18G901-1为《混凝土结构施工钢筋排布规则与构造详图-现浇混凝土框架、剪力墙、梁、板》；

18G901-2为《混凝土结构施工钢筋排布规则与构造详图-现浇混凝土板式楼梯》；

18G901-3为《混凝土结构施工钢筋排布规则与构造详图-独立基础、条形基础、筏形基础、桩基础》。

18G901系列图集对16G101系列图集构造内容、施工时钢筋构造进行深化设计，对图集原有的内容进行了系统的梳理、修订，对12G901进行了修编。

18G901系列图集适用于抗震设防烈度6~9度地区的现浇钢筋混凝土框架、剪力墙、框架-剪力墙、筒体等结构的梁、柱、墙、板、混凝土板式楼梯、独立基础、条形基础、筏形基础、桩基础以及抗震设防烈度为6~8度地区的板柱-剪力墙结构的梁、柱、墙、板、混凝土板式楼梯、独立基础、条形基础、筏形基础、桩基础。

可供建筑施工、设计、监理等人员使用，指导施工人员进行钢筋施工排布设计、钢筋翻样计算和现场安装。

图集中包括现浇钢筋混凝土框架结构、剪力墙结构、框架-剪力墙结构、筒体结构、板柱-框架结构、板柱-剪力墙结构的梁、柱、墙、板施工钢筋排布规则与构造详图；现浇钢筋混凝土板式楼梯的施工钢筋排布规则与构造详图；现浇钢筋混凝土独立基础、条形基础、筏形基础（分为梁板式和平板式）、桩基础钢筋排布规则与构造详图。

参考资料来源：国家建筑标准设计网-结构专业现行图集
