proteus怎么运行程序

1、在win10的开始菜单栏找到proteus8的快捷方式，点击“Proteus 8 Professional”，启动模拟软件。

2、进入到软件主界面，点击菜单栏的“FIle”按钮。

3、在弹出的列表中找到“Open Sample Project”，这个顾名思义，就是“打开例子工程”的意思。

4、接下来没有像proteus7那样出现“打开”对话框，而是出现一个“Sample Projects Browser”，即“例子工程浏览器”，左侧的“Category”为例子分类名，下面“Sub-category”为“子类”名，右侧“Result”为具体的例子工程名。

5、在Result列表中找到需要的工程，选择后会编程深色，确认后点击“打开”按钮，即可打开该工程。

6、比如说这里选择“PIC Speech”，打开后会显示完整的工程原理图，可以直接编译运行。

EPROM是要高电压编程的，不知你是什么型号的芯片。

1、你可以设计电路让EPROM芯片具备编程所需的要求（下面是M27256功能表）

（VPP脚加上相应的高电压，比如：12.5V）。软后把数据写入（单片机编程向EPROM中写入数据-----也就是用单片机产生编程时序和数据）。

2、如果是想让EPROM芯片中有数据的话，可以直接在电脑桌面建立一个“.bin”然后在里面写入要的数据。在Protues中双击EPROM芯片，

在对话框中选择你刚才建立的文件。至此，Protues中EPROM芯片就有数据了。

怎么把keil里的文件加载到proteus

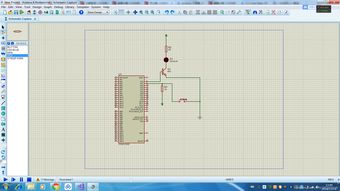

1、首先在电脑上用proteus软件打开目标文件。然后用鼠标左键双击51单片机图标，如图所示。然后在出现的窗口中，点击下图中的文件夹图标。然后在电脑文件夹中找到编译好的HEX文件导入。

2、keil里编译时，设置输出文件为.HEX文件格式。然后在proteus中打开CPU属性，在程序设定栏填入HEX文件路径及名称（也可以通过后面的浏览按钮找到该文件，选中即可）。然后运行即可。

3、proteus里，双击单片机，跳出一对话框，点击programFile边上的文件夹按钮，找到你的那个HEX文件，就可以加载。

4、先在keil中把程序编好，在PROTEUS中双击单片机，之后出现这个页面在对话框中找到你keil编写的程序的文件即可。

5、，用keil生成.hex文件，在isis中右击at89c51，再左击，出现相应元件的属性对话框“ProgramFile”一项中选择要加入的.hex文件。

6、工具/原料windowsXPPROTEUS生成的HEX文件方法/步骤PROTEUS安装好后，默认不会在桌面上产生快捷方式。

第一步：基础理论知识学习。单片机编程用C语言或汇编语言都可以，但是我建议用C语言比较好，模块化管理编程方便，移植性强，适合编写大程序。

，楼主，你首先要学习C语言基础，就相当于80%会单片机了，因为现在所有8/16/32位(51系列，MSP430系列，ARM系列)都是使用C语言。

搞单片机是很枯燥的工作，如果没兴趣很难坚持下来，更不要说出成绩。

我认为这个操作是循环移位，就是将P2的最高位放到最低位，其余位向前移动一位。

uintledout[1]，i；//这里应该是ledout[2]我在proteus上进行了仿真，但是不知道什么原因，只对共阳极LED数码管好使。我就把程序稍微做了改动，仿真结果可以正确计时。

voiddisplay(ucharshi，ucharge){uintledout[1]，i；//这里应该是ledout[2]我在proteus上进行了仿真，但是不知道什么原因，只对共阳极LED数码管好使。我就把程序稍微做了改动，仿真结果可以正确计时。

在电脑上用proteus软件打开目标文件。用鼠标左键双击51单片机图标。在出现的窗口中，点击下图中的文件夹图标。在电脑文件夹中找到编译好的HEX文件导入即可。

proteus里，双击单片机，跳出一对话框，点击programFile边上的文件夹按钮，找到你的那个HEX文件，就可以加载。

你要下载到电路板吗？proteus不支持这种功能。

以下一51为例，1。用keil4生成hex文件。2。在proteus中找出对应的单片机，放在图里面。3。双击单片机，选之前的hex文件的路径，点击仿真按钮。

用记事本打开Keil根目录下的TOOLS.INI文件，在[C51]栏目下加入TDRVx=BIN\VDM5DLL(ProteusVSMMonitor-51Driver)，其中“TDRVx”中的“x”要根据实际情况写，不要和已有的号重复，比如TDRV6。

运行keil程序，建立一个新的工程。点击工具栏的optionfortarget按钮，在出现的对话框里点击Debug，在右栏上部的下拉菜单里选中ProteusVSMMonitor-51Driver，还要点击一下Use前面的小圆点。

进入Proteus的ISIS，鼠标左键点击菜单“Debug”，选中“useromotedebugermonitor”。此后，便可实现KeilC与Proteus连接调试。

修改Keil安装目录的\C51\BIN目录下Tools.ini文件，在C51字段加入TDRV9=BIN\VDM5DLL(ProteusVSMMonitor-51Driver)，保存。
