数控车床g71怎么编程请举个例子谢谢了

一、数控车床g71怎么编程请举个例子谢谢了

U表示背吃刀量（半径值）R表示退刀量

P表示精加工轨迹中第一个程序段号

Q表示精加工轨迹中最后一个程序段号

U表示径向（X轴）精车余量（直径值）

所有循环指令都需要制定循环点，循环点又叫起刀点，该位置一般定在毛坯直径+2，长度为2的位置，例如毛坯直径为30，循环点为X32,Z2.

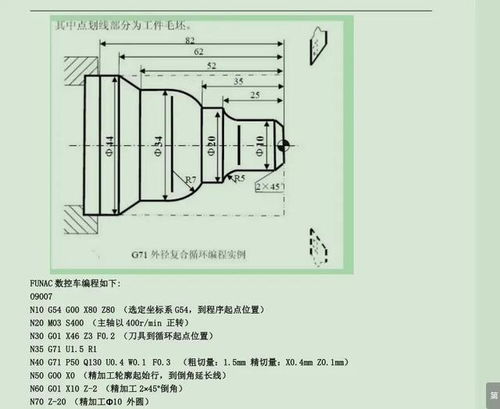

毛坯为棒料，粗加工切削深度为7mm，进给量0.3mm/r，主轴转速为500r/mm，精加工余量X向4mm(直径上)，Z向2mm，进给量为0.15mm/r，主轴转速为800r/min，程序起点见图。

/iknow-pic.cdn.bcebos.com/3801213fb80e7bec43e66dbd222eb9389b506ba9"target="_blank"title="点击查看大图"class="ikqb_img_alink">/iknow-pic.cdn.bcebos.com/3801213fb80e7bec43e66dbd222eb9389b506ba9?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_600%2Ch_800%2Climit_1%2Fquality%2Cq_85%2Fformat%2Cf_auto"esrc=""/>

N03G71U7.0R1.0P04Q10U4.0W2.0S500;(粗车循环)

二、g71程序怎么编程

1、其中:X(U)—精加工轮廓起点的X轴坐标值

2、I---X轴方向每次进刀量,直径值表示,无符号数

3、K---X轴方向每次退刀量,直径值表示,无符号数

4、L---描述最终轨迹的程序段数量(不包括自身).范围:1-99

5、Z轴切削进给,进给终点由系统自动计算

6、重复2-5的过程直到X方向到达指令中X指令的位置

7、G71是数控加工技术指令中的外圆粗车复合循环指令

8、格式：G71U(△d)R(r)P(ns)Q(nf)E(e)F(f)S(s)T(t)

9、G71 P(ns) Q(nf) U(Δu) W(Δw) F(f) S(s) T(t)

10、ns为精加工轮廓程序段中开始段的段号；

11、nf为精加工轮廓程序段中结束段的段号；

12、Δu为留给X轴方向的精加工余量；（直径值）

13、Δw为留给Z轴方向的精加工余量；

14、f、s、t为粗车时的进给量、主轴转速及所用刀具。而精加工时处于ns到nf程序段之内的F、S、T有效。

三、数控G71怎么编程有图!

1、G71是数控加工技术指令中的外圆粗车复合循环指令。

2、格式：G71U(△d)R(r)P(ns)Q(nf)E(e)F(f)S(s)T(t)

3、G71 P(ns) Q(nf) U(Δu) W(Δw) F(f) S(s) T(t)

4、备注：Δd为背吃刀量；e为退刀量；

5、ns为精加工轮廓程序段中开始段的段号；

6、nf为精加工轮廓程序段中结束段的段号；

7、Δu为留给X轴方向的精加工余量；

8、Δw为留给Z轴方向的精加工余量；

9、f、s、t为粗车时的进给量、主轴转速及所用刀具。

10、精加工时处于ns到nf程序段之内的F、S、T有效。
