数控车床G指令和M代码详细解释

一、数控车床G指令和M代码详细解释

G00运动轨迹有直线和折线两种，该指令只是用于点定位，不能用于切削加工。

G01按指定进给速度以直线运动方式运动到指令指定的目标点，一般用于切削加工。

2.指定平面加工，一般用于铣床和加工中心

G17：X-Y平面，可省略，也可以是与X-Y平面相平行的平面

G18：X-Z平面或与之平行的平面，数控车床中只有X-Z平面，不用专门指定

参考资料来源：百度百科-数控车床

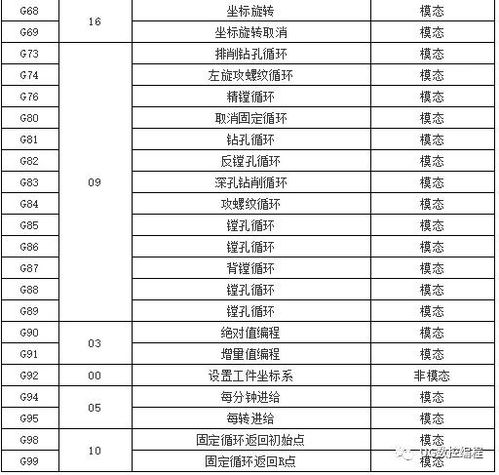

二、数控机床常用代码

说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。移动过程中不得对工件

(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他

先是X和Z同时走25快速到A点，接着Z向再走75快速到B点。

格式：G01 X(U)__Z(W)__F__(mm/min)

说明：(1)该指令使刀具按照直线插补方式移动到指定位置。移动速度是由F指令

进给速度。所有的坐标都可以联动运行。

格式1：G02 X(u)____Z(w)____I____K____F_____

说明：（1）X、Z在G90时，圆弧终点坐标是相对编程零点的绝对坐标值。在G91时，

圆弧终点是相对圆弧起点的增量值。无论G90，G91时，I和K均是圆弧终点的坐标值。

I是X方向值、K是Z方向值。圆心坐标在圆弧插补时不得省略，除非用其他格式编程。

（2）G02指令编程时，可以直接编过象限圆，整圆等。

注：过象限时，会自动进行间隙补偿，如果参数区末输入间隙补偿与机床实际反向间隙

悬殊，都会在工件上产生明显的切痕。

格式2：G02 X(u)____Z(w)____R（+\－）＿＿F＿＿

（2）R为工件单边R弧的半径。R为带符号，“＋”表示圆弧角小于180度；

“－”表示圆弧角大于180度。其中“＋”可以省略。

（3）它以终点点坐标为准，当终点与起点的长度值大于2R时，则以直线代替圆弧。

格式3：G02 X(u)____Z(w)____CR＝＿＿（半径）F__

格式4：G02 X(u)____Z(w)＿＿D＿＿（直径）F___

这两种编程格式基本上与格式2相同

说明：除了圆弧旋转方向相反外，格式与G02指令相同。

说明：加工运动暂停，时间到后，继续加工。暂停时间由F后面的数据指定。单位是秒。

格式：G05 X(u)____Z(w)____IX_____IZ_____F_____

说明：（1）X，Z为终点坐标值，IX，IZ为中间点坐标值。其它与G02/G03相似

例： G05 X60 Z50 IX50 IZ60 F120

说明：它们在程序段中独自占一行，在程序中运行到这一段时，进给速度将增加10％，

如要增加20％则需要写成单独的两段。

说明：在程序中独自占一行，则系统以半径方式运行，程序中下面的数值也是

说明：在程序中独自占一行，则系统以直径方式运行，程序中下面的数值也是

说明：当程序执行到这段程序时，就转移它指定的程序段。(XXX为程序段号)。

说明：当程序执行到这段程序时，它指定的程序段开始到本段作为一个循环体，

说明：在程序中独自占一行，与G31配合使用，注销G31的功能。

格式：G32/G33 X(u)____Z(w)____F____

说明：（1）X、Z为终点坐标值，F为螺距

（2）G33/G32只能加工单刀、单头螺纹。

（4）使用该指令时，主轴的转速不能太高，否则刀具磨损较大。

G50—设定工件坐标/设定主轴最高（低）转速

说明：S为主轴最高转速，Q为主轴最低转速

说明：在系统中可以有几个坐标系，G54对应于第一个坐标系，其原点位置数值在机床

说明：在实际加工过程中，几个动作连在一起时，用准确路径编程时，那么在进行

下一段加工时，将会有个缓冲过程(意即减速)

说明：相对G60而言。主要用于粗加工。

说明：（1）本段中不得出现其他内容。

（2）G74后面出现的的座标将以X、Z依次回零。

（3）使用G74前必须确认机床装配了参考点开关。

说明：返回到刀具开始加工的位置。

格式：G81__X(U)__Z(W)__R__I__K__F__

说明：(1)X，Z为终点坐标值，U，W为终点相对于当前点的增量值。

(2)R为起点截面的要加工的直径。

(3)I为粗车进给，K为精车进给，I、K为有符号数，并且两者的符号应相同。

符号约定如下：由外向中心轴切削(车外圆)为“—”，反这为“+”。

(4)不同的X，Z，R决定外圆不同的开关，如：有锥度或没有度，

正向锥度或反向锥度，左切削或右切削等。

(6)加工结束后，刀具停止在终点上。

例：G81 X40 Z 100 R15 I-3 K-1 F100

1：G01进刀2倍的I(第一刀为I，最后一刀为I+K精车)，进行深度切削：

2：G01两轴插补，切削至终点截面，如果加工结束则停止：

3：G01退刀I到安全位置，同时进行辅助切面光滑处理

4：G00快速进刀到高工面I外，预留I进行下一步切削加工，重复至1。

说明：(1)G90编入程序时，以后所有编入的坐标值全部是以编程零点为基准的。

(2)系统上电后，机床处在G状态。

说明：G91编入程序时，之后所有坐标值均以前一个坐标位置作为起点来计算

运动的编程值。在下一段坐标系中，始终以前一点作为起始点来编程。

说明：(1)G92只改变系统当前显示的坐标值，不移动坐标轴，达到设定坐标

(2)G92的效果是将显示的刀尖坐标改成设定值。

(3)G92后面的XZ可分别编入，也可全编。

说明：这是机床的开机默认状态。

说明：(1)L后为要调用的子程序N后的程序名，但不能把N输入。

(2)本段程序不得出现以上描述以外的内容。

说明：(1)G24表示子程序结束，返回到调用该子程序程序的下一段。

(3)G24本段不允许有其它指令出现。

例：通过下例说明在子程序调用过程中参数的传递过程，请注意应用

如果要多次调用，请按如下格式使用

格式：G331 X__ Z__I__K__R__p__

说明：(1)X向直径变化，X=0是直螺纹

(2)Z是螺纹长度，绝对或相对编程均可

(3)I是螺纹切完后在X方向的退尾长度，±值

(4)R螺纹外径与根径的直径差，正值

(6)p螺纹的循环加工次数，即分几刀切完

1、每次进刀深度为R÷p并取整，最后一刀不进刀来光整螺纹面

2、内螺纹退尾根据沿X的正负方向决定I值的称号。

3、螺纹加工循环的起始位置为将刀尖对准螺纹的外圆处。

G00运动轨迹有直线和折线两种，该指令只是用于点定位，不能用于切削加工

G01按指定进给速度以直线运动方式运动到指令指定的目标点，一般用于切削加工

G02:顺时针圆弧插补 G03:逆时针圆弧插补

一般用于正反转切换、加工盲孔、阶梯孔、车削切槽

4、G17、G18、G19平面选择指令，指定平面加工，一般用于铣床和加工中心
