plc和编码器如何接线

将编码器的A、B直接接在plc的232通讯接口上，编码器的A、B分别与plc的X0和X1相连。另外，如果将编码器的A、B接在X3与X4上时需要注意plc的X5不能接任何线，否则不计数。

编码器有绝对值型和增量型的，一般旋转编码器都是增量输出的，可直接与PLC连接。不知道你要用的PLC是什么牌子的，不过一般PLC都有高速计数输入，编码器的AB都是接在高速计数上，

以三菱PLC、编码器双相双输入为例：编码器的A、B直接接在X0与X1上，或着接X3与X4上，接X3与X4时，PLC的X5不能接任何线，否则不计数，Z接com，还有就是电源正负了按你选的编码器的电压等级接，一般还会有接地线，

1、编码器本身故障：是指编码器本身元器件出现故障，导致其不能产生和输出正确的波形。这种情况下需更换编码器或维修其内部器件。

2、编码器连接电缆故障：这种故障出现的几率最高，维修中经常遇到，应是优先考虑的因素。通常为编码器电缆断路、短路或接触不良，这时需更换电缆或接头。还应特别注意是否是由于电缆固定不紧，造成松动引起开焊或断路，这时需卡紧电缆。

3、编码器+5V电源下降：是指+5V电源过低，通常不能低于4.75V，造成过低的原因是供电电源故障或电源传送电缆阻值偏大而引起损耗，这时需检修电源或更换电缆。

4、绝对式编码器电池电压下降：这种故障通常有含义明确的报警，这时需更换电池，如果参考点位置记忆丢失，还须执行重回参考点操作。

5、编码器电缆屏蔽线未接或脱落：这会引入干扰信号，使波形不稳定，影响通信的准确性，必须保证屏蔽线可靠的焊接及接地。

6、编码器安装松动：这种故障会影响位置控制精度，造成停止和移动中位置偏差量超差，甚至刚一开机即产生伺服系统过载报警，请特别注意。

7、光栅污染这会使信号输出幅度下降，必须用脱脂棉沾无水酒精轻轻擦除油污。

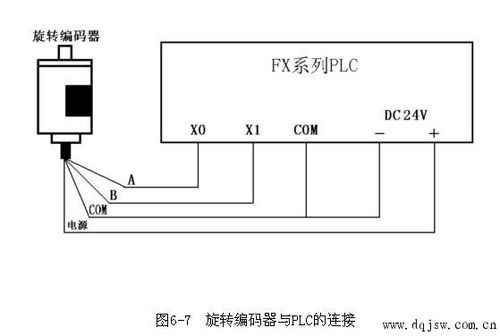

1、正确接线至关重要编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线（OC门输出型）。

2、编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。电源“-”端要与编码器的COM端连接，“+”与编码器的电源端连接。

3、编码器的COM端与PLC输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲，Z相信号在编码器旋转一圈只有一个脉冲，通常用来做零点的依据，连接时要注意PLC输入的响应时间。

4、旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地，提高抗干扰性。

由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取，获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。

编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级。

分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。

1、电源“-”端要与编码器的COM端连接，“+”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲，Z相信号在编码器旋转一圈只有一个脉冲，一般用来做零点的依据，在连接时注意PLC输入的响应时间。

2、另外，旋转编码器还有一条屏蔽线，在使用时需要将屏蔽线接地，以提高抗干扰性。

3、旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。编码器按照信号原理进行分类，有增量型编码器，绝对型编码器二种类型。

4、以常用的增量型编码器为例，可以将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。
