圆弧在数控车床上怎么编程

一、圆弧在数控车床上怎么编程

圆弧插补指令命令刀具在指定平面内按给定的F进给速度作圆弧运动，切削出圆弧轮廓。

圆弧插补指令分为顺时针圆弧插补指令G02和逆时针圆弧插补指令G03。圆弧插补的顺逆方向判断：沿圆弧所在平面(如XZ平面)的垂直坐标轴的负方向(-Y)看去，顺时针方向为G02，逆时针方向为G03。

数控车床是两坐标的机床，只有x轴和z轴，那么如何判断圆弧的顺逆呢?应按右手定则的方法将r轴也加上去来考虑。观察者让r轴的正向指向自己(即沿y轴的负方向看去)，站在这样的位置上就可正确判断X-Z平面上圆弧的顺逆时针了。

在车床上加工圆弧时，不仅要用G02／G03指出圆弧的顺逆时针方向，用X(U)，z(W)指定圆弧的终点坐标，而且还要指定圆弧的中心位置。常用指定圆心位置的方式有两种，因而G02／G03的指令格式有两种：1)用I、K指定圆心位置：

1)采用绝对值编程时，圆弧终点坐标为圆弧终点在工件坐标系中的坐标值，用X、Z表示。当采用增量值编程时，圆弧终点坐标为圆弧终点相对于圆弧起点的增量值，用U、W表示。

2)圆心坐标I、K为圆弧起点到圆弧中心所作矢量分别在X、Z坐标轴方向上的分矢量(矢量方向指向圆心)。本系统I、K为增量值，并带有“土”号，当分矢量的方向与坐标轴的方向不一致时取“-”号。

3)当用半径R指定圆心位置时，由于在同一半径R的情况下，从圆弧的起点到终点有两个圆弧的可能性，为区别二者，规定圆心角α≤1800时，用“+R”表示，α>1800时，用“-R”表示。

4)用半径R指定圆心位置时，不能描述整圆。

方法一用I、K表示圆心位置，绝对值编程，

N05 G02 X40.0 Z-40.0 I10.0 K0 F60;

N05 G02 U20. W-10. I10. K0 F60；

方法一用I、K表示圆心位置，采用绝对值编程。

N06 G03 X40. Z-46. I10. K-6. F60；

N06 G03 U12. W-6. I0 K-6. F60;

方法二用R表示圆心位置，采用绝对值编程。

在车圆弧时，不可能用一刀就把圆弧车好，因为这样吃刀量太大，容易打刀。可以先车一个圆锥，再车圆弧。但要注意，车锥时起点和终点的确定，若确定不好则可能损伤圆弧表面，也有可能将余量留得太大。对于较复杂的圆弧，用车锥法较复杂，可用车圆法。

车圆法就是用不同半径的圆来车削，最终将所需圆弧车出来,此方法的缺点是计算较麻烦。

二、数控圆弧倒角如何编程

1、先让刀尖走到圆弧起点，再用G02或G03指令让刀尖走到圆弧终点即可。

2、对于圆弧倒角，一般是四分之一圆，比较容易获得圆弧起点和终点的坐标值。

3、G02 X__ Z__ R__ F__(顺时针圆弧插补)

4、G03 X__ Z__ R__ F__(逆时针圆弧插补)

5、补充：数控编程是数控加工准备阶段的主要内容之一，通常包括分析零件图样，确定加工工艺过程；计算走刀轨迹，得出刀位数据；编写数控加工程序；制作控制介质；校对程序及首件试切。有手工编程和自动编程两种方法。总之，它是从零件图纸到获得数控加工程序的全过程。

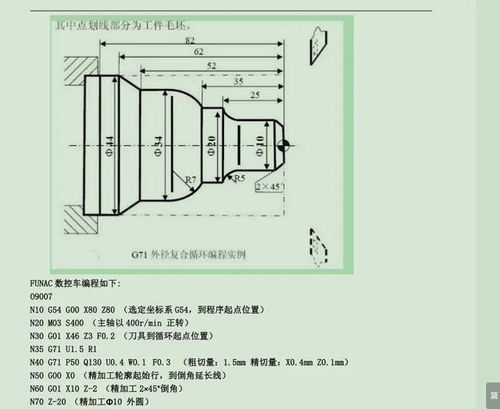

三、g72圆弧指令代码怎么写

格式：G02 X（U）__ Z（W）__ I__ K__ F__

或G02 X（U）__ Z（W）__ R__ F__

U、W为圆弧的终点相对于起点的增量坐标；

I、K为圆弧的圆心相对于起点的增量坐标；

R为圆弧半径，当圆弧的起点到终点所夹圆心角小于等于180度时，R为正值；当圆心角大于180度时，R为负值。

由于数控车床加工圆球面时，起点到终点所对的圆心角始终小于180度，所以R一般都为正值。

1、用绝对尺寸编程时，X、Z为圆弧终点坐标。

2、增量尺寸编程时，U、W为圆弧终点相对圆弧起点的增量值，R为圆弧半径。

4、用R方式编只适用于非整圆的圆弧补插，不适用于整圆加工。

5、G02/G03为模态指令，如下一段指令也是G02/G03加工可省略G02/G03不写。

6、G2/G3指令等效于G02/G03指令。
