国外小姐姐利用ATtiny85做了一把迷你PCB小提琴

一、国外小姐姐利用ATtiny85做了一把迷你PCB小提琴

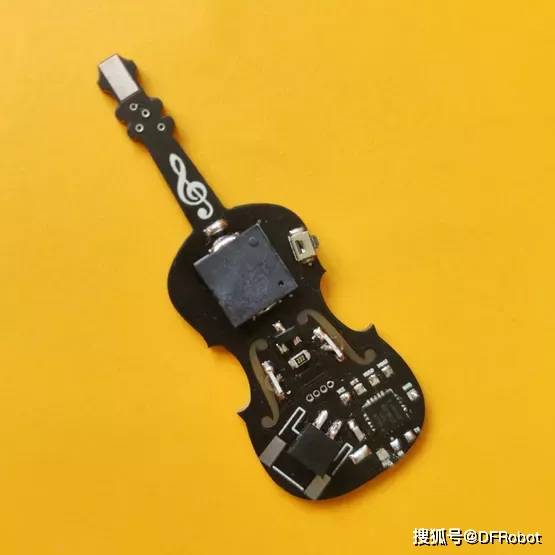

国外的一位小姐姐成功地将ATtiny85巧妙地应用，创造了一款极具创新性的迷你PCB小提琴。整个项目涵盖了从电路设计到单片机编程的全过程，展示了其对微型电子技术的精湛运用。

首先，她根据所需功能精心挑选了微控制器ATtiny85。这款微控制器具有一个PWM引脚控制压电蜂鸣器，两个数字引脚用于LED和按钮，满足了她的设计需求。电路原理图设计简单，ATtiny85通过3.7V锂电池供电，控制LED灯、蜂鸣器，以及一个切换歌曲的按钮。

为了实现徽章般小巧的体积，她选用MLF-20封装的微控制器，并将琴弦连接到模拟输入端，实现了触弦演奏的效果。使用Eagle CAD设计PCB，她巧妙地将小提琴轮廓转换为Eagle脚本，确保了F孔透光，并在背面放置侧视LED以增强视觉效果。

通过JLCPCB定制的PCB质量上乘，哑光黑色的焊接掩膜增添了一丝艺术感。她巧妙地将电池隐藏在小提琴背面，选择了2mm引脚代替传统的连接器，提高了整体设计的紧凑性。LED的发光效果则通过黑色热胶增强。

编程部分，她烧写了bootloader，然后使用USBTinyISP编程器。程序设计包括Robson Couto的Arduino曲谱转换，以及使用了TimerFreeTone库来克服Arduino Tone库与ATtiny不兼容的问题。歌曲数据存储在程序存储器中，通过pgm_read_word_near等特殊函数访问。

最后，这款迷你小提琴在按钮操作下切换四种功能，其中freestyle模式利用琴弦的模拟输入实现音乐生成。未来，她计划对作品进行更多改进。

二、arduino为什么不适合大学生

1、你可以使用Arduino官方的硬件开发板，也可以使用esp8266的Arduino实现，甚至Attiny85的Arduino实现。这些实现很廉价，马云家就可以买到。

2、最厉害的是，不论什么硬件开发板，这些实现遵循Arduino标准，都可以使用Arduino的IDE去编译。

3、你还可以在github上面找到各种基于Arduino的项目，源码都是公开的。

4、你甚至即便零基础，买了板子，买了扩展，买了各种传感器，按照文档一组装，下个源码一编译，就能跑起来了。这是51单片机不具备的。Arduino如今是创客的标配，是迅速开发硬件产品原型的神器。
