s7-3004001200s7-1500可以用什么编程

一、s7-300/400/1200s7-1500可以用什么编程

1、S7-300/400/1200和S7-1500是西门子公司推出的不同系列的可编程逻辑控制器（PLC）。这两个系列的PLC使用的编程软件不同，具体如下：

2、- S7-300/400/1200系列PLC使用的编程软件为STEP 7 Classic，它是一款功能强大的集成开发环境（IDE），支持多种编程语言和编程方式，包括梯形图、函数块图、指令表等。STEP 7 Classic可以在Windows操作系统上运行，可以使用SIMATIC S7-PLCSIM进行仿真调试。

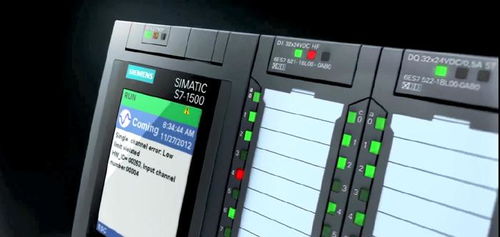

3、- S7-1500系列PLC使用的编程软件为TIA Portal，它是一款集成开发环境，支持多种编程语言和编程方式，包括梯形图、函数块图、序列图等。TIA Portal可以在Windows操作系统上运行，支持多种西门子设备的编程和配置，包括PLC、人机界面（HMI）、变频器等。

4、因此，如果要对S7-300/400/1200进行编程，需要使用STEP 7 Classic软件，而要对S7-1500进行编程，则需要使用TIA Portal软件。需要注意的是，不同系列的PLC之间的程序是不兼容的，因此不能将S7-300/400/1200的程序直接导入S7-1500中。

二、两个西门子s7-1200plc怎么进行s7通讯

S7-1200与S7-1200之间进行S7通信，主要通过PROFINET接口在CPU版本V2.0及以上进行。S7-1200仅支持单向S7通信，客户端需配置连接和编程，而服务器端只需准备通信数据。以下是两种常见操作情况的详细步骤：

在同一个项目中，通过STEP 7 V13生成两个S7-1200站点。首先在客户端新建站点，配置为CPU1214C DC/DC/DC V4.1（客户端IP:192.168.0.10），然后在服务器端新建站点，配置为CPU1214C DC/DC/DC V2.0（服务器IP:192.168.0.12）。

配置网络连接，选择网络视图，建立S7连接，将客户端与服务器连接起来，并配置连接属性，如连接ID、连接方式、地址等。完成连接配置后，双方编译、存盘并下载代码。

在客户端编程，创建数据块DB1和DB2，用于存储发送和接收数据，确保数据块属性设置为非优化块访问。在OB1中调用GET和PUT指令进行数据传输。监控结果显示数据交换成功。

在不同项目中，同样使用STEP 7 V13生成两个S7-1200站点。配置客户端和服务器端站点，然后建立S7连接，指定连接属性，包括连接ID、本地ID、特殊连接属性和地址详细信息。完成连接配置后，进行编译、存盘和下载。

客户端调用GET和PUT指令进行数据传输。监控结果显示数据交换成功。

使用固件版本V2.0以上的S7-1200 CPU作为服务器进行S7通信时，需在设备组态中开启“允许来自远程对象的PUT/GET通信访问”的设置。确保通信保护配置正确，以保证S7通信的顺利进行。

三、S7-1200/1500气动机械手编程实例

1、西门子S7-1200/1500PLC的气动机械手搬运硬件组成主要包括：工件到位光电开关、升降气缸、平移气缸、夹抓气缸和气缸磁性开关等。气动机械手的自动动作流程为：工件到位光电开关亮起，升降气缸下降，夹抓气缸抓取工件，升降气缸升起，平移气缸移动至下料位，升降气缸下降，夹抓气缸松开，升降气缸升起，平移气缸返回取料位等待下一个工件。硬件组态部分相似，多次重复以加深记忆。

2、新建项目，添加PLC设备。配置PLC CPU模块的属性参数，根据需要添加其他模块并分配地址。

3、在项目树中添加新HMI设备，配置HMI的PROFINET以太网地址，确保与PLC处于同一网段但不同网址。连接PLC与HMI的网口，如在启动向导中选择了PLC，则这一步可以省略。

4、建立PLC变量表，按系统复杂程度分别建立M区、I区和Q区变量表。创建FB程序块“气缸动作”，实现三个气缸的通用动作，并设置接口参数。建立全局DB“报警数据块”，创建总的气缸动作FB“全部气缸动作”，调用“气缸动作”FB，并建立三个多重实例。在OB组织块“Main”中调用FB“全部气缸动作”，完成气缸动作程序的编写。

5、创建FB“回原点”，实现原点动作，包含延时以防止误触碰原点开关。创建FB“自动运行”，实现自动运行功能，包含启动延时和工件到位延时，确保操作准确无误。

6、至此，S7-1200/1500PLC气动机械手编程实例的程序编写完成，实现自动化搬运流程。
