笔记本电脑部件介绍图解

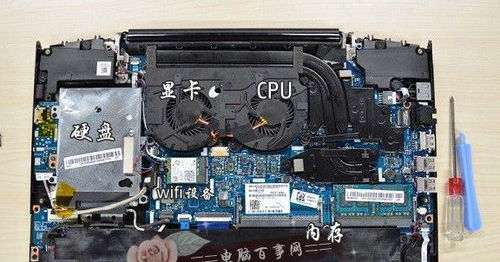

一、笔记本电脑部件介绍图解

笔记本电脑的主要部件笔记本电脑部件专用性很强，不同品牌或不同机型之间，可通用部件很少。让我们通过"解剖"笔记本电脑，了解一下笔记本电脑的部件标准化发展。1）显示屏显示屏是笔记本电脑最吸引人的地方，人们称为LCD（Liquid Crystal Display）液晶显示屏。与台式机的CRT显示屏相比，表面平整光滑，是真正的平面直角；色调柔和。CRT和它相比其缺点在于：耗电大；单个电子束容易散焦；屏幕聚焦不良而使颜色不均；高压电路和较强电磁场会产生有害的电磁辐射。LCD显示屏是笔记本电脑中最为昂贵的部件之一。目前，笔记本电脑主要采用了两种LCD显示屏：DSTN(Dual－layer Super Twist Nematic双层超扭曲向列)和TFT(Thin Film Transistor薄膜式晶体管或有源矩阵)。DSTN与TFT相比各有优缺点：DSTN价格低，具有保密特性，但显示效果在专业人士眼中并不完美，适合那些资金少，用做一般用途的用户，因为刷新频率、亮度、色深等方面都不如TFT LCD，DSTN显示屏主要用于低端笔记本。TFT价格高，但显示效果好，适用于那些资金多，用于专业用途的人士。联想昭阳系列笔记本已经全部使用TFT真彩显示屏。LCD内部机械尺寸、安装尺寸、驱动电路及数据接口会有许多不同之处，但相同尺寸LCD在分辨率和点距相同时显示标准基本一致。TFT真彩显示屏目前使用最为广泛的尺寸有：12.1英寸，13.3英寸，14.1英寸，15.0英寸真彩显示屏目前比较少见，只出现在技术含量更高的高端笔记本产品中2）CPU作为计算机的心脏CPU一直是用户最关注的一个方面，它直接关系到计算机的性能。CPU一直是计算机所有部件中更新换代最快的。然而反映到笔记本电脑上就不那么明显了，由于笔记本电脑自身的限制和高速处理之间的矛盾使得笔记本电脑的运算速度一直落后于台式机，主要原因是笔记本电脑需要解决散热问题，笔记本电脑的内部空间狭小，发热部件多，散热相对困难。而CPU随着运算速度的提升散热片不断加大，甚至加装风扇以加速散热。因此笔记本电脑需要与之配套的专用CPU。这就造成先有台式机CPU而后有笔记本电脑CPU，使得笔记本电脑的更新滞后于台式机。从性能上说，同样主频下笔记本电脑专用CPU与台式CPU性能基本一致。但由于笔记本电脑专用CPU的工艺要比台式CPU更复杂、技术含量更高，而且采用的是两种完全不同的制造工艺和封装技术，因而从整个计算机系统来说，相同配置的笔记本电脑的性能落后于台式机。有的厂家曾直接将台式机CPU用于笔记本电脑，这十分有害。其结果可能直接导致笔记本电脑死机频繁，损伤机器、影响寿命。目前，市场上绝大部分笔记本电脑，包括联想昭阳全线产品，都使用了INTEL公司的笔记本电脑专用CPU。小部分使用AMD公司的产品，AMD公司的笔记本电脑专用CPU全部使用传统的SOCKET 7插座，在主板支持的情况下可以升级。INTEL公司主流产品赛扬、奔腾II和奔腾III使用了七种封装形式，由于不同的封装形式必须使用不同的散热结构和主板连接形式，所以不同封装形式的CPU不能通用，只能在同一种封装形式的CPU之间进行互换和升级。CPU的速度通常是最受重视的指标，它更新换代的速度也是最快的。由于笔记本电脑CPU的特殊性：要求较小的体积、较小的发热量、较小的耗电量，使它不同于台式机，所以在前期发展阶段它的更新速度曾经滞后于台式机。但随着今年INTEL推出笔记本电脑专用Pentium III CPU，笔记本电脑的运算速度有了大幅提升，其性能已直逼台式机。新型笔记本电脑专用PIII MOBILE CPU采用0.18微米制作工艺，集成了一些控制芯片组和热敏元件，采用专门的超小封装模式，与台式机CPU一样具有双重独立总线架构（D.I.B）、SSE指令集，动态执行技术、MMX技术，高达32kBL1缓存和一个整合到处理器芯片内的256KB二级高速缓存，使得CPU的性能得到极大的提升，笔记本电脑专用PIII处理芯片的电压为1.6V，有效地降低了电池的负载，延长了电池的使用时间。今后CPU高端的主力将是P III的高频处理器。在低端的Celeron CPU仍会居主导地位。另外，为了适应笔记本电脑对散热的特殊要求，MOBILE CPU还拥有内置能量管理的特性，此项技术可以保证处理器在进行运算时可以得到严格的能耗管理，极大地提高可靠性。这就是Intel发布的采用Speed Step电源管理技术的CPU，它也唯有对于笔记本电脑才有意义。Speed Step属于电源管理的技术范畴，具有Speed Step技术的CPU可自动检测笔记本电脑的用电状态。当笔记本电脑使用外接电源时，CPU则全速运行，为系统提供最佳的性能；当笔记本电脑使用电池电源时，CPU会自动降频，使系统达成一种省电／性能最佳比状态。Speed Step的意义在于为笔记本电脑的电源管理提供了更选进的手段，为更长时间地使用电池从另一方面提供了可能。联想昭阳9000系列笔记本已经把支持Speed Step技术作为一个卖点。在2000年第三季度，支持总线速度100／133的笔记本专用CPU将问世，它将为笔记本的性能带来更大的飞跃。3）主板主板的外形是一块印刷电路板，上面集成了各种控制芯片和接口，制作非常精密。笔记本电脑的主板采用的是6层以上的多层印刷板，显示控制器、输入/输出控制器、软硬盘控制器、图形压缩/解压缩控制器等芯片都直接做在主板上以节省空间。因此板子的芯片电路布局比台式机主板复杂得多。为了避免大量发热和耗能，集成电路芯片一般都采用低功耗的芯片。由于主板的生产制作没有统一的标准，各个厂家根据不同目的生产的主板各不相同，因此不能互换。

二、各种笔记本电脑键盘功能对比图解

各种笔记本电脑键盘功能对比图解如下：

1、笔记本有一个开关机键，F1到F12是功能区直接按下F1、F2、F3有其他功能，例如F1通常是帮助，F2通常是更改文件名字，F3一般是查找下一个，F5是刷新网页或者桌面。

2、左边ESC是退出键，功能键下方是数字键，数字键也有着符号的功能，上面都有标识，不过想输入符号时需先按下Shift，再按下数字键。

3、数字键往下就是字母去，字母去是主要输入的来源，主要是拼音或五笔打字，是大家必用的区域。字母右边的符号也是分两种，下面标识的一种直接出现，另外上面标识的符号需先按下Shift键。

4、下图所示的是一个电脑键盘，不是简约笔记本的那种，是无线键盘的左边区域，可以看下与笔记本键盘的区别。

5、下面图片是普通键盘的右半区域，分为控制区与数字区，在控制区上部分，Print Screen是抓取屏幕键，Home是主页键，Page Up与Page Down是上页下页。

Delete是删除，END是定位到行尾处，这几个在普通人群中用的较少。下方的四个箭头就是方向键。

6、边数字区，左上角的Num Lock是数字锁，按下后，数字区将不会打出数字，有的电脑默认开机后就是锁数字。右上区是加减乘除，右下是回车，也就是确认键。

7、其他的Ctrl是控制键，Alt是组合键、替换键，Shift是上档键，就是上档之后可以打符号。以上估计是大部分人可以使用了。

常用快捷键Alt+tab可以切换界面，ctrl+C复制，Ctrl+V粘贴，Ctrl+X剪切，Ctrl+Z撤销，Ctrl+W关闭页面，恢复页面Ctrl+Shift+T等等。

三、华硕笔记本开机没反应怎么办

笔记本电脑无法开机(不开机/开不了机)的情况，您可能会遇到以下两种情况

1.按下开机按钮后，屏幕无画面、电源指示灯无亮→请参考解决方式1

2.按下开机按钮后，屏幕无画面、电源指示灯有亮→请参考解决方式2

无法开机的判断重点在于电源指示灯(下图红框处)

电源指示灯无亮，可能是变压器无法供电或主要组件异常而无法开机

a.请使用正确规格的原厂变压器及电源线。

b.请确认变压器接头，如下图A电源线端/B插座端/C计算机端是否有松脱，或可更换插座试试。

小提醒:型号不同的笔记本电脑变压器样式可能会有不同，请参考使用手册说明。

c.请检查变压器线材是否有破损现象，若有发生请更换变压器测试。

d.请移除所有外接装置，包含USB/记忆卡/网络线/HDMI等。

e.问题发生前，是否曾有进行扩充硬盘或内存，若有需先恢复为出厂预设状态。

f.请移除笔记本电脑的电池，并直接使用变压器供电。

※注意:部分型号可能无法移除电池，请略过此步骤(f)。如下图C为可移动电池模块

g.移除变压器，然后长按电源键40秒(按住不放开)，以进行CMOS重置。

h.接上变压器及电池(若您的计算机为可移动电池模块)后，按下电源按钮确认是否可正常开机。

电源指示灯有亮，代表主板有过电，但可能因为部分装置造成无法开机

a.请尝试使用快捷键(热键)[Fn+F7]开启/关闭屏幕显示，以确认是否因关闭导致无画面。

※注意:部分机种的快捷键(热键)组合可能有所不同，请参考使用手册说明。

b.请尝试使用快捷键(热键)[Fn+F6]将屏幕亮度调亮，以确保屏幕亮度并非因过暗导致无画面。

c.请尝试将笔记本电脑连接到外接显示器，并透过快捷键(热键)[Fn+F8]切换显示模式，以确认外接显示器是否可正常显示。

若您没有外接显示器，或是外接显示器也没有画面，请略过此步骤(c)。

若外接显示器屏幕显示正常，请尝试至ASUS官网下载显示适配器驱动程序并安装，了解更多如何搜寻与下载驱动程序。

※注意:部分机型同时有拥两个显示适配器(俗称为内显及外显，例如Intel& NVIDIA)，可在设备管理器内检视，请确认均更新至ASUS官网发布的最新版本。

d.请移除所有外接装置，包含USB/记忆卡/网络线/HDMI等。

e.问题发生前，是否曾有进行扩充硬盘或内存，若有请先回复为出厂预设状态。

f.请移除笔记本电脑的电池，并直接使用变压器供电。

※注意:部份型号可能无法移除电池，请略过此步骤(f)。如下图C为可移动电池模块。

g.关闭计算机(长按电源键15秒至电源灯熄灭，执行强制关机)并移除变压器，然后长按电源键40秒(按住不放开)，以进行CMOS重置。

h.接上变压器及电池(若您的计算机为可移动电池模块)后，按下电源按钮确认是否可正常开机。
