一、何为真正的diy水冷,光驱位

散热从此不是问题笔记本也能DIY水冷模块

笔记本内部空间就这么大，塞进更强的CPU和GPU很容易，但随之而来的发热就不好解决了。如果你有足够的动手能力，不妨自己尝试为本本DIY一套水冷装置吧。

笔者的笔记本是K580S-i7 D0，性能虽强但发热明显，游戏时CPU温度轻松就能突破90℃大关。在尝试拆机除尘和添置散热底座等一系列手段之后，依旧没能缓解笔记本的“热情”。恰好邻居新攒了一套配有水冷装置的顶配台式机，滚滚热浪都被流动的冷却液所消灭。于是突发奇想，何不让笔记本也用上水冷呢？

仔细研究了一下K580S的内部结构，发现覆盖处理器和显卡芯片的扩展仓可以轻易拆卸，而且内部保留有一定的高度空间。此外，这款笔记本的光驱也可以拆装，取下光驱后刚好能将内部空间“打通”。根据经验，这种内部结构是有机会塞进水管，从而实现一整套水冷散热结构的。

于是，在电子城和五金店分别购买了冷却液、烙铁、焊锡丝、铜板等必备的材料，水泵和水管可以去水族馆购买得到。其中铜板用于制作水冷头，之所以没有购买便宜的铝板制，是因为铜板的导热系数比铝板的高，而且铜板可以用烙铁焊接，而铝板就用烙铁焊接不了的。

本次改造所需的材料，包括水桶和冷却液

首先谈一下改造的初衷：不破坏笔记本内部的易碎贴纸，保持原有的散热模组，拆装方便。总之就是无需对笔记本的原来结构进行钻孔，和破坏原有的易碎贴纸，也就是完全不用担心保修问题，真正做到DIY的乐趣。

具体的改造思路也很简单：考虑到K580的显卡温度低于处理器，所以进水管的顺序是先通过光驱位置的入口流经处理器芯片，再经过显卡芯片，最后再经过光驱位置的出口循环到装着冷却液和水泵的水桶里，而我们接下来所需要做的，就是想办法打造匹配的水冷头，并将其贴在原有散热模组的铜管上面。

水冷头要根据原有散热模组的尺寸进行测量，在尺寸允许的情况下，水冷头体积做的越大越好。此次改造需要准备3个水冷头，水流方向就是先流过CPU后经过GPU最后再把吸收的热量带出去。其中1号/3号和2号水冷头分别使用的是直径20mm和6mm的铜管取4mm的长度砸扁（注意不能砸成实心的哦，里面要流过制冷液的），再把外径是4mm的铜管插进去。

调整好位置后再把直径20mm和6mm的铜管两头用老虎钳夹扁，最后用烙铁把两头的缝隙处用焊锡丝焊接住（小心被烙铁高温烫伤）。需要注意的是，与笔记本散热铜管接触的那一面要保证平整，如果不平可以用锉刀或者是砂纸打磨平整。笔者使用的是0.5mm的铜板做成的，裁切成长方形的形状把铜管插进去用烙铁焊接住接口就好了。

水冷头做好后需要进行漏水检验。具体思路就是先连通水管，让其持续工作2天如果无漏水才可安装到笔记本上。在安装水冷头和水管时一定要保证笔记本处于关机状态！

水冷头制作好并通过漏水测试后，下面就得想办法将它贴在笔记本原有的散热模组上面了。在这里笔者使用了卡夫特的K5203这款导热硅胶，除了具有导热的功能之外还具有粘性的，是固定和导热的不二之选。固定水冷头前需要将水冷头表面和笔记本散热模组位置擦拭干净，然后把导热硅胶均匀涂抹到水冷头上面并将水冷头安装到本子的原有散热模组之上。静等8小时之后（导热硅胶完全固化），最后再安装进出水管。

水管的长短要根据桌面高度和水桶内冷却液的高度而定，笔者用2根1米的水管就可够到水箱。今后想移动笔记本时，只需将进出水管拔掉，把2头折起来用扎带和绳子固定住，塞到光驱的空余位置就好了，充分解决了改装水冷后不能便携的烦恼。

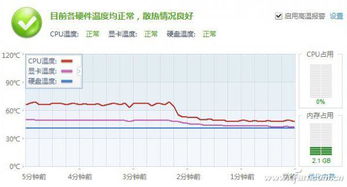

笔记本改装之后后盖是完全可以装回的，水泵供电取自USB的接口电压，不用时只需把USB插头拔掉即可，相比使用散热底座，水冷的优点就是静音使用当中听不到水流声，彻底解决了散热底座和抽风机散热的噪音和震动的缺点。我用鲁大师检测笔记本在待机和拷机状态时的问题，在打开水冷装置后，CPU/GPU在待机状态下的温度分别下降了9℃和12℃，在拷机状态时更是出现了20℃左右的降幅，可以用凉爽来形容此时的工作状态！

在目前的技术条件下，水冷应该是笔记本可能用上的“终极武器”（液氮这种变态级别的不算），只是并非有所笔记本的机身结构都留有改造空间。总之，对笔记本进行拆机和焊接相关的改造存在非常高的危险系数，所以没有足够自信的用户，还是选择抽风式散热器等配件来辅助散热。

二、如何DIY笔记本电脑散热

1、1，如果机箱灰尘过多，建议拆机，清理灰尘，防止因为无法散热而是CPU温度过高；

2、2，检查风扇是否损坏，如果损坏，及时更换新风扇；

3、3，如果CPU上的硅脂已经全部烤干，重新涂抹硅脂，辅助CPU散热；

4、4，如果是台式兼容机，本身具有散热缺陷，建议安装水冷散热，防止CPU温度过高。

三、笔记本改水冷意义大吗

改水冷可以有效提升CPU、GPU的高频率运行时间和温度控制，基本可以控制在40度左右。但是意义不大，核心性能主要由核心本身决定，散热影响不小，而且改成水冷会有极大的漏液风险。

笔记本电脑（Laptop），简称笔记本，又被称为“便携式电脑，手提电脑、掌上电脑或膝上型电脑”，其最大的特点就是机身小巧，相比PC携带方便，是一种小型、可便于携带的个人电脑，通常重1到3公斤。

笔记本跟PC的主要区别在于其携带方便，对主板，CPU要求，内存，显卡，硬盘容量都有不同等等。虽然笔记本的机身十分轻便，但完全不用怀疑其应用性，在日常操作和基本商务、娱乐、运算操作中，笔记本电脑完全可以胜任。当今的笔记本电脑正在根据用途分化出不同的趋势，上网本趋于日常办公以及电影；商务本趋于稳定低功耗获得更长久的续航时间，家用本拥有不错的性能和很高的性价比，游戏本则是专门为了迎合少数人群外出游戏使用的；发烧级配置，娱乐体验效果好，当然价格不低，电池续航时间也不理想。
