拆解报告：MPOW MX1真无线蓝牙耳机

一、拆解报告:MPOW MX1真无线蓝牙耳机

MPOW是知名跨境电商帕拓逊旗下的音频品牌，产品已持续多年在欧洲、北美地区热销，收到了全球用户的选择和喜爱。我爱音频网此前还拆解过MPOW的回音壁蓝牙音响MPOW SOUNDHOT B1。

MPOW MX1是其一款TWS真无线耳机产品，在外观上非常的小巧，并采用了柄状的半入耳式设计，以提供舒适的佩戴聆听体验。功能配置上，采用了10mm驱动单元，蓝牙5.0芯片，支持单/双耳模式，支持开盖即连，4麦通话降噪，以及无线充电功能。下面就来看看这款产品的内部结构设计吧~

MPOW MX1真无线蓝牙耳机包装盒采用了红色背景，正面展示有产品名称，产品外观渲染图以及4麦通话降噪、无线充电、开盖即连、高清音质四项产品功能特点。

包装盒背面是产品的部分参数信息。

包装盒顶部是图文展示的多项产品功能特点：单/双耳使用，防水防汗、快速充电、触摸控制、舒适佩戴、超轻体积。

包装盒底部介绍了产品的麦克风位置，双麦降噪。

包装盒内物品有耳机、充电线、耳帽、产品说明书和保修卡。

充电盒正面开盖处设置有凹槽，下方四颗电量指示灯，用于反馈电池剩余电量。

充电盒顶部镂空的MPOW品牌LOGO。

Type-C充电接口位于充电盒背部。

充电盒底部信息有产品型号：BH480A，输入5V-1A，电压：3.7V，容量：500mAh/1.85Wh等。

MPOW MX1真无线蓝牙耳机整体外观一览。

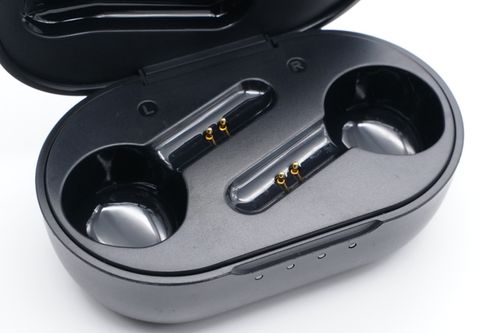

为耳机充电的顶针位于耳机柄座舱内。

MPOW MX1耳机外观一览，采用了柄状的半入耳式设计。

耳机出音嘴特写，金属网格板防护，防止异物进入音腔。

耳机泄压孔特写，内部设置有金属网。

耳机指示灯开孔特写，与降噪麦克风共用。设计有凹槽，降低风噪影响。

指示灯采用了不同颜色用于反馈不同状态。

MPOW MX1真无线蓝牙耳机佩戴耳帽状态展示。

经我爱音频网实测，MPOW MX1真无线蓝牙耳机整体重量约为50.5g。

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪

对MPOW MX1真无线蓝牙耳机进行有线充电测试，输入功率约为2.0W。

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对MPOW MX1真无线蓝牙耳机进行无线充电测试，充电功率约为2.07W。

经过开箱，我们详细了解了这款产品的外观设计及部分结构位置，下面进入拆解部分~

座舱内侧设置有四颗圆柱磁铁和一颗方形磁铁，用于吸附耳机和充电盒盖。

取出主板单元，电池固定在主板背面，与壳体交界处设置有海绵垫防护。壳体底部贴有无线充电接收线圈。

无线充电接收线圈特写，固定在隔磁贴纸上。

主板上指示灯结构特写，由橡胶罩包裹，避免漏光。四颗导光柱显露，用以反馈充电盒剩余电量。

四颗LED指示灯特写，贴有黑色泡棉遮光。

充电盒内部采用INJOINIC英集芯IP6818多功能电源管理 SoC，集成 Qi无线充接收、5V升压转换器、锂电池充电管理、电池电量指示等，集成度非常高，单颗芯片即可为无线充 TWS蓝牙耳机充电仓提供完整的电源解决方案。

据我爱音频网拆解了解到，目前已有傲基、漫步者、JLab、海贝、倍思、网易云音乐、Pioneer先锋、PIHEN品恒、公牛等品牌的TWS耳机充电盒大量采用英集芯的电源管理方案。

主板上为耳机充电的Pogo pin连接器。

Type-C充电接口母座特写，沉板焊接，降低厚度。

锂离子软包电池型号：CEL702334，额定电压：3.7V，额定容量：500mAh/1.85Wh，出厂日期2021年3月20日，来自CEL金赛尔。

电池配备有保护板，负责电池的温度检测，过充过流过放等保护。

进入耳机拆解部分，沿合模线撬开耳机。

耳机头内扬声器和电池通过导线连接到主板。

扬声器背面特写，T铁上贴有黑色屏蔽贴纸。

经我爱音频网实测，扬声器尺寸约为10mm，与官方宣传一致。

后腔内采用了钢壳扣式电池，电池上贴有高温胶带包裹绝缘。

电池侧边设置有海绵垫防护，提升电池的安全性。

电池下方设置有隔离层，分离电池和主板。

钢壳扣式电池型号MI054S2，电压3.7V，容量0.148Wh，来自MIC-POWER微电新能源。

背面内侧设置有蓝牙天线和触摸检测贴片，通过金属触点连接到主板。

连接触摸检测传感器的Pogo Pin。

L镭雕MC33的MEMS麦克风，用于语音通话拾音。

另外一颗用于通话降噪功能的镭雕MC34硅麦。

两颗不同颜色的LED指示灯，中间是降噪麦克风开孔，设计巧妙。

AIROHA达发（络达）AB1536蓝牙主控SoC，支持蓝牙5.0，支持达发（络达）的MCSync连接方式，连线更稳定，减少断音跳音，支撑高解析音频码流，低延时，两耳耗电更平衡。络达AB1536在大多数蓝牙音频耳机应用中提供了出色的音频性能，回声消除和降噪方案改善了耳机产品上语音通话的音频质量。

据我爱音频网拆解了解到，市面上包括索尼、华米科技、万魔、realme、FIIL、漫步者、缤特力、逸鸥等品牌的蓝牙耳机均大量采用了络达方案。

镭雕YL240的晶振，为蓝牙芯片提供时钟。

为耳机充电的金属触点特写，贴有海绵垫防水密封。

耳机柄内结构一览，两颗圆形磁铁用于吸附充电盒座舱。

左耳内配置与右耳相同，采用了不同主板颜色便于区分。

MPOW MX1真无线蓝牙耳机拆解全家福。

MPOW MX1真无线蓝牙耳机在外观设计上，充电盒配备了四颗指示灯，用以更加直观的使用户获悉剩余电量。耳机为柄状的半入耳式设计，符合人体工学的轻量化机身，提供长时间佩戴的舒适体验。

内部电路方面，充电盒支持Type-C有线和无线两种方式输入电源，采用了英集芯IP6818多功能电源管理SoC，集成 Qi无线充接收、锂电池充电管理、电池电量指示，集成度非常高，一颗芯片即可为充电盒提供完整的电源解决方案；锂离子软包电池容量500mAh，来自CEL金赛尔。配备有电路保护板，负责电池的过充过流过放过热等保护。

耳机部分，采用了10mm动圈单元和0.148Wh微电钢壳扣式电池，并对电池做了全面的防护，提升安全性。主板上，采用了达发（络达）AB1536蓝牙主控SoC，支持蓝牙5.0，具有稳定的连接；支持回声消除和降噪方案，搭配双MEMS麦克风单元，用以提升语音通话的音频质量。

二、梵蒂尼t2蓝牙耳机是不是一来就是单儿的

一、梵蒂尼 A10真无线蓝牙耳机开箱

包装盒主要区域用来展示产品，突出了耳机的呼吸灯和充电盒电量显示屏的卖点。左上角是品牌名“VANTEENIE梵蒂尼”，右上角有两个小图标分别是无线连接和立体声音乐的意思。

包装盒背面，顶部有一个表格介绍耳机的触控功能如何使用，但是似乎没有告诉用户哪边是主耳。产品名A10蓝牙耳机，蓝牙版本BT5.0，输入规格5V/1A，耳机电池50mAh，充电仓电池2200mAh。销售商，深圳卓易航科技有限公司；制造商，深圳市洋盈科技有限公司。

包装盒侧边有五个产品的特色功能，蓝牙5.0、HIFI音质、防水防汗、舒适佩戴、指纹操控。

包装盒内物品，耳机和充电盒，充电线、额外附赠的耳塞和说明书。

充电线缆为USB-A to Micro-USB接口。

额外附赠的两对硅胶耳塞，耳机上的默认为中号。

充电盒为圆盒饼状设计，上下是两个平面，没有多余的图案。

包装盒侧面有一条红色“腰线”点缀，正面开合处有一道突起便于打开。

充电接口位于充电盒背面，转轴下方。

我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对梵蒂尼 A10真无线蓝牙耳机进行有线充电测试，充电功率约为1.5W。

耳机在充电盒内的状态，充电座舱壳体为红色。

电量显示屏特写，外面有一层保护膜。当前充电盒剩余电量15％，左右耳机还有50％左右的电量。

耳机上有一个指纹图案，此为触控区域，周围是呼吸灯设计。

VANTEENIE梵蒂尼 A10真无线蓝牙耳机。

左右耳机共重7.2克。不论是耳机还是充电盒重量都很轻。

二、梵蒂尼A10真无线蓝牙耳机充电盒拆解

首先来拆解充电盒，撬开即可看到内部结构，物理卡扣连接。

电池在充电盒底部，与壳体之间没有缓冲泡棉，粘贴在主板上。主板通过螺丝固定在充电座舱的壳体上。

充电座舱内侧，有两块磁铁用于吸附耳机，底部还有电量显示屏的外保护屏。

主板外侧展示，顶部是Micro-USB接口母座，右上角是电池导线的焊点。芯片位置有过孔覆铜散热。

主板正面电路展示，非常精简，由一颗电源管理IC和电感等外围元件构成。

充电盒主控芯片为INJOINIC英集芯IP5516，单芯片集成MCU/充电管理/Boost升压，更有内置专门针对TWS充电仓方案独身定制的双耳独立检测电路。

英集芯IP5516整体方案只需要极少数电容电感等被动元器件，即可实现完整的TWS充电仓功能。芯片的高度集成，方案BOM超简，不仅带来了生产加工的效率提升和成本的优化，更小的PCB尺寸使得TWS充电仓可以设计的更小巧，额外的空间可以放更大容量的电池。英集芯IP5516内置MCU，终端客户可定制各种差异化的应用场景，实现品牌客户的各类需求。

据我爱音频网拆解了解到，目前已有JLab、网易云音乐、Pioneer先锋、PIHEN品恒等品牌的TWS充电盒大量采用英集芯的电源管理方案。

降压后的电流进入电池之前，还要经过一道由电池保护板组成的保护电路。

充电盒软包电池型号为“MLP 521833”，额定电压3.7V，额定容量270mAh。

三、梵蒂尼A10真无线蓝牙耳机拆解

下面我们再来拆解耳机部分，梵蒂尼A10为豆式入耳设计，体积比较小巧。

耳机外侧壳体支持触控，上面有一个指纹的装饰图案。盖板外圈是耳机的呼吸灯设计。

沿合模线撬开耳机，卡扣+塑料柱固定连接。

主板与电池之间有一块缓冲泡棉。

耳机内部展示，主板+软包电池+扬声器单元的结构。

耳机壳体内侧展示，铜色的是触控感应区域，外侧是指示灯的均光板。

耳机主板和软包电池与一元硬币的尺寸对比。

主板外侧电路展示，我们从左至右依次来看。

板载蓝牙天线特写，用于蓝牙信号的传输。

主板内侧是蓝牙主控芯片及相关电路，左侧是扬声器单元、电池和充电小板连接的焊点。

主控芯片为中科蓝讯AB5376A蓝牙音频SoC，AB5376A具有32位RISC-V处理器，支持DSP指令集，运行频率最高125MHz，采用QFN20 3×3小型封装，适用于各种TWS小型耳机。

中科蓝讯AB5376A芯片高度集成化，PCB外围物料精简。内置5V充电触点单线通讯、锂电池充电管理电路；通讯协议支持蓝牙5.0 EDR/BLE；支持主副耳无缝切换。通话部分内置单MIC ENC降噪/AEC回音消除算法。原厂提供配置化编程工具，方便客户产品迅速投入市场。

据我爱音频网拆解了解到，目前已有AMOI夏新 F9 TWS真无线蓝牙耳机和山水X15真无线蓝牙耳机两款产品采用中科蓝讯的方案。

最后再来看看音腔内的布局，中间是吸附充电座舱的磁铁。

充电触点所在的小板，热熔固定。

动圈扬声器单元特写，焊点处有白色封胶。

耳机采用软包电池，没有标注信息。

导线焊接在电池正负极，中科蓝讯AB5376A内置锂电池充电管理电路。

VANTEENIE梵蒂尼A10真无线蓝牙耳机，外观方面还是比较有特色的，耳机触控区域有呼吸灯设计，充电盒内也采用了黑红撞色设计，有电量显示屏比较直观，符合大众定位。

充电盒采用Micro-USB接口输入电源，内部采用英集芯IP5516单芯片方案，集成MCU/充电管理/Boost升压，负责电池的充放电管理，外围电路精简；英集芯IP5516还有为TWS充电仓定制的双耳独立检测电路，可以实现左右耳机电量分开检测等功能。充电盒内置270mAh软包电池，与包装上的宣传容量悬殊较大。

耳机部分，梵蒂尼A10真无线蓝牙耳机采用了中科蓝讯的AB5376A蓝牙音频SoC，支持蓝牙5.0，主副耳无缝切换，内置单MIC ENC降噪/AEC回音消除算法，可以起到通话降噪的功能；耳机采用软包电池，官方宣传容量为50mAh。耳机还支持触控，主板上有一颗触控检测IC。

总体来看，VANTEENIE梵蒂尼A10真无线蓝牙耳机在保障基本使用的基础上，外观方面上的设计做的不错，产品定价和目标受众明确，对比部分品牌产品也有一些优势，对于大众群体来说是一种选择。
