PLC编程中的i o映射是什么意思

一、PLC编程中的i/ o映射是什么意思

1、PLC编程中的IO映射的作用是定义和建立PLC输入输出信号与实际硬件设备的对应关系。

2、在PLC编程中，IO映射是一个关键步骤。PLC的输入和输出信号需要与实际的硬件设备相连接，这些硬件设备可以是传感器、执行器、按钮、指示灯等。IO映射的作用就是将PLC程序中的输入输出变量与这些硬件设备进行一一对应，确保PLC能够正确地读取到输入设备的状态，同时也能准确地控制输出设备的动作。

3、通过IO映射，PLC程序中的每个输入输出变量都有了明确的物理含义，与具体的输入输出设备相对应。这样，当外部设备状态发生变化时，PLC就能够实时地感知到，并根据预设的逻辑进行相应的处理，从而实现对外部设备的精确控制。

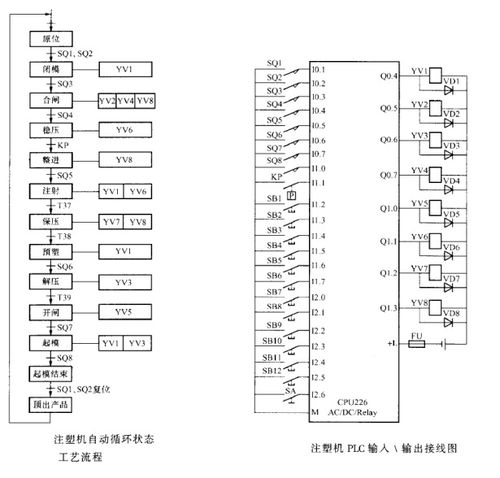

4、举个例子来说，假设有一个电机控制程序，需要用到一个启动按钮和一个停止按钮来控制电机的启停。在PLC程序中，我们需要定义两个输入变量，分别对应启动按钮和停止按钮的状态。同时，我们还需要定义一个输出变量，用来控制电机的电源通断。通过IO映射，我们可以将这两个输入变量与一个具体的数字输入模块上的两个通道对应起来，同时将输出变量与一个具体的数字输出模块上的一个通道对应起来。这样，当按钮被按下时，PLC就能够感知到输入状态的变化，进而控制电机的启停。

5、总之，IO映射是PLC编程中不可或缺的一部分，它建立了PLC程序与实际硬件设备之间的联系，使得PLC能够实现对外部设备的精确控制。

二、什么是IO接口

1、IO接口，又称为输入输出接口，是信息处理系统（例如计算机）与外部世界（可能是人类或另一个信息处理系统）之间的通信。输入是系统接收的信号或数据，输出是从其发送的信号或数据。该术语也可以用作行动的一部分;到“执行I/ O”是执行输入或输出操作。

2、I/ O设备是件硬件中使用由人（或其他系统）与计算机进行通信。例如，键盘或计算机鼠标是计算机的输入设备，而监视器和打印机是输出设备。计算机之间的通信设备（如调制解调器和网卡）通常执行输入和输出操作。

3、将设备指定为输入或输出取决于视角。鼠标和键盘采用人体用户输出的物理动作，并将其转换为计算机可以理解的输入信号;这些设备的输出是计算机的输入。同样，打印机和监视器将计算机输出的信号作为输入，并将这些信号转换为人类用户可以理解的表示。从用户的角度来看，阅读或查看这些表示的过程正在接受输入;人机交互领域研究了计算机与人类之间的这种类型的交互。

4、在计算机体系结构中，CPU和主存储器的组合（CPU可以使用单独的指令直接读取或写入）被认为是计算机的大脑。任何信息传入或传出CPU/内存组合，例如通过从磁盘驱动器读取数据，被认为是I/ O。[1]CPU及其支持电路可以提供用于低级计算机编程的存储器映射I/ O，例如用于实现设备驱动程序，或者可以提供对I/ O通道的访问。一种I/ O算法是设计用于在与辅助存储设备（如磁盘驱动器）交换数据时充分利用本地性和高效执行的设计。

三、什么是IO模块

I/O模块可分为离散、模拟和特殊模块等多种类型,这些模块都可以安装在带有多个插槽的导轨或者机架上，每个模块插人其中一个插槽。导轨或者机架具有不同规格，插槽数分为4、8、12不等。一般情况下，电源模块插在第一插槽内，编号为0，PLC插在第二插槽内，各种类型的输入输出模块插在其余插槽内。I/O模块导轨的背面安装带有连接器的印制电路板，可以将插入I/O模块的各插槽连接起来，插槽的上下边可以使插入的模块排成一条直线。

在工业控制中，某些输入量是连续变化的模拟量(如压力、温度、流量、转速等)，同时某些执行装置要求使用模拟量信号进行控制(如电动调节阀、伺服电机、变频器等)，而PLC的处理器只能处理数字量。为了使PLC能够处理模拟量，必须实现模拟量和数字量之间的AD转换及DA转换。通过AD模块将检测装置输入的电压、电流模拟量转换为数字量传送给PLC。

参考资料来源：百度百科-I/O模块
