PLC编程都有几种方法那种最难

一、PLC编程都有几种方法那种最难

1、顺序功能图（SFC－Seauential Fuction Chart）

这是位于其它编程语言之上的图形语言，用来编程顺序控制的程序（如：机械手控制程序）。编写时，工艺过程被划分为若干个顺序出现的步，每步中包括控制输出的动作，从一步到另一步的转换由转换条件来控制，特别适合于生产制造过程。

西门子STEP7中的该编程语言是S7Graph。

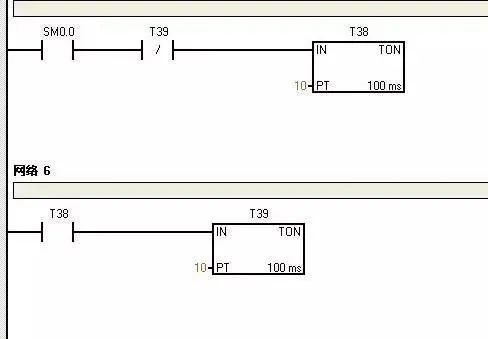

2、梯形图（LAD－LAdder Diagram）

这是使用使用最多的PLC编程语言。因与继电器电路很相似，具有直观易懂的特点，很容易被熟悉继电器控制的电气人员所掌握，特别适合于数字量逻辑控制。

梯形图由触点、线圈和用方框表示的指令构成。触点代表逻辑输入条件，线圈代表逻辑运算结果，常用来控制的指示灯，开关和内部的标志位等。指令框用来表示定时器、计数器或数学运算等附加指令。

在程序中，最左边是主信号流，信号流总是从左向右流动的。

3、语句表（STL－STatement List）

是一种类似于微机汇编语言的一种文本编程语言，由多条语句组成一个程序段。语言表适合于经验丰富的程序员使用，可以实现某些梯形图不能实现的功能。

4、功能块图（FBD－Function Block Diagram）

功能块图使用类似于布尔代数的图形逻辑符号来表示控制逻辑，一些复杂的功能用指令框表示，适合于有数字电路基础的编程人员使用。功能块图用类似于与门、或门的框图来表示逻辑运算关系，方框的左侧为逻辑运算的输入变量，右侧为输出变量，输入、输出端的小圆圈表示“非”运算，方框用“导线”连在一起，信号自左向右。

5、结构化文本（ST－Structured Text）

结构化文本（ST）是为IEC61131－3标准创建的一种专用的高级编程语言。与梯形图相比，它实现复杂的数学运算，编写的程序非常简洁和紧凑。

二、plc编程语言主要有那几种

plc编程语言有梯形图语言、指令表语言、功能模块图语言等。

1、梯形图语言是PLC程序设计中最常用的编程语言。CPU将物理输入读入内存表，通常称为“输入表”。该表经评估后在程序中使用。不同平台，使用不同类型的寄存器；在每个扫描周期，按照从左向右，从上到下的顺序处理逻辑。

2、指令表编程语言是与汇编语言类似的一种助记符编程语言。设备干涉处理模块。主要处理设备中各种气缸或者电缸之间的干涉处理，防止它们之间出现相互碰撞的可能。比如气缸A与气缸B之间存在一个公共区域，两个同时进入公共区域则会发生碰撞，这时候两者之间就要做防干涉处理。

3、功能模块图语言是与数字逻辑电路类似的一种PLC编程语言。PLC上的I/O模块指示灯是否也点亮。在许多设备中，输入和输出信号通过端子与可编程控制器相连。有时端子的指示灯有信号，但不能保证PLC上相应的地址不会因为连接线开路而连接。

三、PLC编程可以用几种方法

想要学习PLC，就要从基础开始，PLC的基础包括，汉语普通话（能正常交流），电工基础（直流电，交流电，开关按钮，继电器等元器件），计算机基础（基本计算机原理，二进制，十六进制，字节，字等常识）以及机械，液压，气动等等。

只有掌握了基础，才能往下学，就像盖楼一样，先打下地基。

电路图是发展的基础，既然PLC可以取代继电器和接触器控制，那相应的基础电路原理是肯定要知道！

既然要学习PLC技术，肯定要对PLC做一个了解，至少需要知道PLC是什么，主要由哪几部分构成，各个部分都有什么作用以及简单的了解PLC的扫描过程，动作原理，工作状态等等，基础的需要了解。

梯形图是plc编程的一种方式，了解基础的梯形图，可以从最简单的基础电路入手，慢慢练习将简单的电路图转化为PLC梯形图，梯形图是一定需要掌握的！

编程语言和逻辑指令是PLC可以识别的逻辑语言，就像人说的话一样，所以我们要弄清楚PLC基本的逻辑语言，因为逻辑指令或者逻辑语言是PLC可以听懂的话，基础的编程指令：LD，LDI，AND等等。

编程语言和逻辑指令也是PLC编程的一种方式，算是PLC最基础的东西。

既然决定要学习PLC，就不要犯懒，现在网上也有很多学习教程，自己可以从网上下载学习。犀灵机器人在腾讯课堂也上传了西门子S7-1200plc等plc课程，可以联系小编观看。

每一个PLC不敢说都一样，但是原理是相通的，学会学精其中一种，其他的自然会上手很快，都是触类旁通的知识！所以，与其纠结学哪种，倒不如有哪种做哪种，立马去做！

工作经验是个好东西，但有时也会束缚我们的手脚。而我们要做的就是在工作中总结经验，却又不完全依赖于经验，还要学会触类旁通、举一反三。

学习了PLC，就要用PLC的思维方式，不要老想着逻辑线路转换成梯形图。

光说不练假把式，《卖油翁》里也曾说过：无他，但手熟尔。再好的经验理论也要运用到实践中去，然后在实践中学习、总结经验。所以大家还是要多多动手实践，只有这样才能知道自己是否会了，掌握了多少，哪里还不会。
