TIA Portal(博图)模块化编程

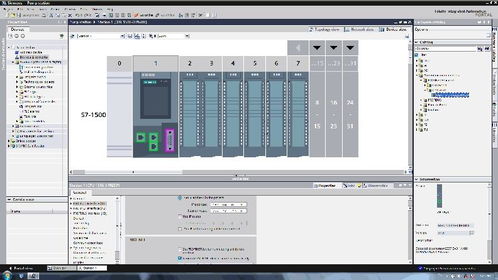

一、TIA Portal(博图)模块化编程

1、模块化编程是把程序分成若干个程序块，每个程序块含有一些设备和任务的逻辑指令。

2、在组织块(OB1)中的指令决定控制程序的模块的执行。模块化编程功能（FC）或功能块（FB）。它们控制着不同的过程任务，例如：操作模式，诊断或实际控制程序。这些块相当于主循环程序的子程序。

3、在模块化编程中，在主循环程序和被调用的块之间仍没有数据的交换。但是，每个功能区被分成不同的块。这样就易于几个人同时编程，而相互之间没有冲突。另外，把程序分成若干小块，将易于对程序调试和查找故障。OB1中的程序包含有调用不同块的指令。由于每次循环中不是所有的块都执行，只有需要时才调用有关的程序块，这样，CPU将更有效地得到利用。一些用户对模块化编程不熟悉，开始时此方法看起来没有什么优点，但是，一旦理解了这个技术，编程人员将可以编写更有效和更易于开发的程序。

二、博图编程与STEP7编程区别

1、本文对比了西门子的两款编程软件——STEP 7和TIA博途。STEP 7是西门子专为SIMATIC系列工控产品设计的编程软件，提供了全面的自动化系统管理功能，包括硬件配置、通讯组态、编程测试、启动维护等，其在线帮助功能能快速获取所需信息。所有SIMATIC软件工具集成在STEP 7中，通过项目管理一个自动化系统。而TIA博途是西门子发布的全新集成自动化软件，采用统一的工程组态和软件项目环境，几乎适用于所有自动化任务，显著简化了编程流程，提高了开发效率和可维护性。

2、TIA博途相较于STEP 7，提供了更灵活、高效的编程体验。在博途软件中，用户能在同一网段下创建多个独立分支，程序布局更紧凑、条理清晰，解决了传统编程软件中分支受限的问题。输出指令后，用户还能继续编写程序，增强编程自由度。指令和参数替换功能使得程序修改更加高效，节省时间成本。接口自定义特性允许增加操作数，简化了复杂指令的实现。使能输出端自定义功能则让指令执行更加灵活，即使某些指令因条件限制无法执行，其他指令也不受影响。这些改进使得编程过程更加流畅，提高了自动化系统的开发效率和可维护性。

3、综合而言，TIA博途在编程效率、易用性和灵活性上显著优于STEP 7，是现代自动化编程的理想选择，尤其适用于要求高效率和多功能集成的项目。

三、博途软件用梯形图编程好用吗

好用。博途软件中编辑程序更加人性化，对梯形图画法支持更加灵活。

1、同一网段下支持多个独立分支，以前无论是S7-200还是S7-300梯形图都不允许在一个网段内有多个分支，现在博途STEP7这种限制解除了。这样的好处是，程序看起来更加紧凑，同一功能的程序放在一个网段内条理更清晰。

2、输出指令后可继续编写，以前我们编程时当输出类指令出现后，就标志着一条信号分支的结束。而在博途中你可以继续往下编辑程序。

3、指令改写更加高效，在博图软件中同类型指令，可以点击右上黄色三角直接替换。

4、接口可定义，在博途中指令入口的数目不像以前是固定的，同一指令的可添加多个操作数，还以加法指令为例。
