mov和dmov有什么区别

一、mov和dmov有什么区别

MOV是移动指令，DMOV是双字节移动。将32位源数据传送到指定的目标。D也就是DOUBLE的意思，是双数。一般MOV移动是16位二进制也就是一个字，而加上一个D，就是32位，也就是两个字。

DMOV K100000 D8146：把常数100000移动到三菱PLC的数据寄存器D8146里面。

BMOV指令是从源操作数指定的元件开始的n个数组成的数据块传送到指定的目标。如果元件号超出允许的元件号范围，数据仅传送到允许的范围内。

传送顺序既可从高元件号开始，也可从低元件号开始，传送顺序自动决定。若用到需要指定位数的位元件，则源操作数和目标操作数的指定位数应相同。

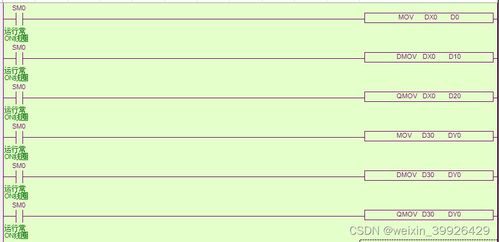

MOV(P)指令的编号为FNC12，该指令的功能是将源数据传送到指定的目标。如图1所示，当X0为ON时，则将[S.]中的数据K100传送到目标操作元件[D.]即D10中。在指令执行时，常数K100会自动转换成二进制数。当X0为OFF时，则指令不执行，数据保持不变。

1、源操作数可取KnX、 KnY、KnM、KnS、T、C、D和文件寄存器，目标操作数可取. KnT、KnM、KnS、T、C和D；

2、只有16位操作，占7个程序步；

3、如果元件号超出允许范围，数据则仅传送到允许范围的元件。

二、plc字双字是啥意思

例如M0表示一个字节，M0-M9表示一个位，K4M0表示一个字， K8M0表示一个双字。

字双字实际是字节、双字节的习惯叫法，一个字节是8位二进制，双字节就是16位二进制，一个字节正好对应PLC上的一个通道。至于高字和低字，按人的习惯写法，左边的是高字，右边的是低字。

三菱中X与Y区域位访问是八进制的即：X0~X7,X10~X17,X20~X27...Y0~Y7,Y10~Y17,Y20~Y27。

M区域的位访问是十进制的即：M0~M9,M10~M19,M20~M29...三菱中没有字节访问方式，在程序中字与双字不是通过地址来区分的，而是随指令决定的，例如：MOV K10 D10中，MOV是16位字传送，所以这条指令指的是将十进制10传送中D10中

如果是DMOV K10 D10中，DMOV是32位双字传送，所以这条指令指的是将十进制10传送至D10双字（D10和D11）中。

熟悉被控对象的工艺要求，确定必须完成的动作及动作完成的顺序，归纳出顺序功能图。

根据生产工艺要求，确定I/O点数和I/O点的类型（数字量、模拟量等），并列出I/O点清单。进行内存容量的估计，适当留有余量。根据经验，对于一般开关量控制系统，用户程序所需存储器的容量等于I/O总数乘以8；对于只有模拟量输入的控制系统，每路模拟量需要100个存储器字；

对于既有模拟量输入又有模拟量输出的控制系统，每路模拟量需要200个存储器字。确定机型时，还要结合市场情况，考察PLC生产厂家的产品及其售后服务、技术支持、网络通信等综合情况，选定性能价格比好一些的PLC机型。

根据所选用的PLC产品，了解其使用的性能。按随机提供的资料结合实际需求，同时考虑软件编程的情况进行外电路的设计，绘制电气控制系统原理接线图。

软件设计的主要任务是根据控制系统要求将顺序功能图转换为梯形图，在程序设计的时候最好将使用的软元件（如内部继电器、定时器、计数器等）列表，标明用途，以便于程序设计、调试和系统运行维护、检修时查阅。

模拟调试。将设计好的程序下载到PLC主单元中。由外接信号源加入测试信号，可用按钮或小开关模拟输入信号，用指示灯模拟负载，通过各种指示灯的亮暗情况了解程序运行的情况，观察输入/输出之间的变化关系及逻辑状态是否符合设计要求，并及时修改和调整程序，直到满足设计要求为止。

在模拟调试合格的前提下，将PLC与现场设备连接。现场调试前要全面检查整个PLC控制系统，包括电源、接地线、设备连接线、I/O连线等。在保证整个硬件连接正确无误的情况下才可送电。将PLC的工作方式置为“RUN”。反复调试，消除可能出现的问题。当试运一定时间且系统运行正常后，可将程序固化在具有长久记忆功能的存储器中，做好备份。
