PLC有哪几类型

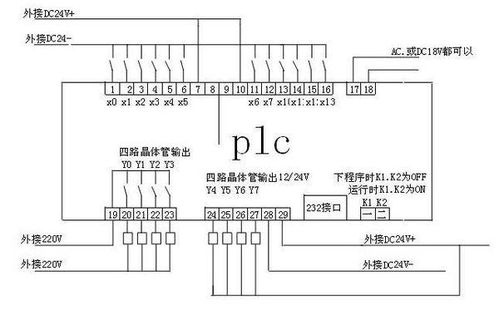

一、PLC有哪几类型

PLC产品种类繁多，其规格和性能也各不相同。对PLC的分类，通常根据其结构形式的不同、功能的差异和I/O点数的多少等进行大致分类。\x0d\x0a1．按结构形式分类\x0d\x0a\x0d\x0a根据PLC的结构形式，可将PLC分为整体式和模块式两类。\x0d\x0a\x0d\x0a（1）整体式PLC整体式PLC是将电源、CPU、I/O接口等部件都集中装在一个机箱内，\x0d\x0a\x0d\x0a具有结构紧凑、体积小、价格低的特点。小型PLC一般采用这种整体式结构。整体式PLC由不同I/O点数的基本单元（又称主机）和扩展单元组成。基本单元内有CPU、I/O接口、与I/O扩展单元相连的扩展口，以及与编程器或EPROM写入器相连的接口等。扩展单元内只有I/O和电源等，没有CPU。基本单元和扩展单元之间一般用扁平电缆连接。整体式PLC一般还可配备特殊功能单元，如模拟量单元、位置控制单元等，使其功能得以扩展。\x0d\x0a（2）模块式PLC模块式PLC是将PLC各组成部分，分别作成若干个单独的模块，如CPU模块、I/O模块、电源模块（有的含在CPU模块中）以及各种功能模块。模块式PLC由框架或基板和各种模块组成。模块装在框架或基板的插座上。这种模块式PLC的特点是配置灵活，可根据需要选配不同规模的系统，而且装配方便，便于扩展和维修。大、中型PLC一般采用模块式结构。\x0d\x0a\x0d\x0a还有一些PLC将整体式和模块式的特点结合起来，构成所谓叠装式PLC。叠装式PLC其CPU、电源、I/O接口等也是各自独立的模块，但它们之间是靠电缆进行联接，并且各模块可以一层层地叠装。这样，不但系统可以灵活配置，还可做得体积小巧。\x0d\x0a\x0d\x0a2．按功能分类：\x0d\x0a\x0d\x0a根据PLC所具有的功能不同，可将PLC分为低档、中档、高档三类。\x0d\x0a\x0d\x0a（1）低档PLC具有逻辑运算、定时、计数、移位以及自诊断、监控等基本功能，还可有少量模拟量输入／输出、算术运算、数据传送和比较、通信等功能。主要用于逻辑控制、顺序控制或少量模拟量控制的单机控制系统。\x0d\x0a\x0d\x0a（2）中档PLC除具有低档PLC的功能外，还具有较强的模拟量输入／输出、算术运算、数据传送和比较、数制转换、远程I/O、子程序、通信联网等功能。有些还可增设中断控制、PID控制等功能，适用于复杂控制系统。\x0d\x0a\x0d\x0a（3）高档PLC除具有中档机的功能外，还增加了带符号算术运算、矩阵运算、位逻辑运算、平方根运算及其它特殊功能函数的运算、制表及表格传送功能等。高档PLC机具有更强的通信联网功能，可用于大规模过程控制或构成分布式网络控制系统，实现工厂自动化。\x0d\x0a\x0d\x0a3．按I/O点数分类：\x0d\x0a\x0d\x0a根据PLC的I/O点数的多少，可将PLC分为小型、中型和大型三类。\x0d\x0a\x0d\x0a(1).小型PLC——I/O点数 2048点；多CPU，16位、32位处理器，用户存储器容量8～16K。\x0d\x0a\x0d\x0a

二、plc编程语言主要有那几种

plc编程语言有梯形图语言、指令表语言、功能模块图语言等。

1、梯形图语言是PLC程序设计中最常用的编程语言。CPU将物理输入读入内存表，通常称为“输入表”。该表经评估后在程序中使用。不同平台，使用不同类型的寄存器；在每个扫描周期，按照从左向右，从上到下的顺序处理逻辑。

2、指令表编程语言是与汇编语言类似的一种助记符编程语言。设备干涉处理模块。主要处理设备中各种气缸或者电缸之间的干涉处理，防止它们之间出现相互碰撞的可能。比如气缸A与气缸B之间存在一个公共区域，两个同时进入公共区域则会发生碰撞，这时候两者之间就要做防干涉处理。

3、功能模块图语言是与数字逻辑电路类似的一种PLC编程语言。PLC上的I/O模块指示灯是否也点亮。在许多设备中，输入和输出信号通过端子与可编程控制器相连。有时端子的指示灯有信号，但不能保证PLC上相应的地址不会因为连接线开路而连接。

三、PLC编程都有几种方法那种最难

1、顺序功能图（SFC－Seauential Fuction Chart）

这是位于其它编程语言之上的图形语言，用来编程顺序控制的程序（如：机械手控制程序）。编写时，工艺过程被划分为若干个顺序出现的步，每步中包括控制输出的动作，从一步到另一步的转换由转换条件来控制，特别适合于生产制造过程。

西门子STEP7中的该编程语言是S7Graph。

2、梯形图（LAD－LAdder Diagram）

这是使用使用最多的PLC编程语言。因与继电器电路很相似，具有直观易懂的特点，很容易被熟悉继电器控制的电气人员所掌握，特别适合于数字量逻辑控制。

梯形图由触点、线圈和用方框表示的指令构成。触点代表逻辑输入条件，线圈代表逻辑运算结果，常用来控制的指示灯，开关和内部的标志位等。指令框用来表示定时器、计数器或数学运算等附加指令。

在程序中，最左边是主信号流，信号流总是从左向右流动的。

3、语句表（STL－STatement List）

是一种类似于微机汇编语言的一种文本编程语言，由多条语句组成一个程序段。语言表适合于经验丰富的程序员使用，可以实现某些梯形图不能实现的功能。

4、功能块图（FBD－Function Block Diagram）

功能块图使用类似于布尔代数的图形逻辑符号来表示控制逻辑，一些复杂的功能用指令框表示，适合于有数字电路基础的编程人员使用。功能块图用类似于与门、或门的框图来表示逻辑运算关系，方框的左侧为逻辑运算的输入变量，右侧为输出变量，输入、输出端的小圆圈表示“非”运算，方框用“导线”连在一起，信号自左向右。

5、结构化文本（ST－Structured Text）

结构化文本（ST）是为IEC61131－3标准创建的一种专用的高级编程语言。与梯形图相比，它实现复杂的数学运算，编写的程序非常简洁和紧凑。
