西门子PLCS7-200模拟量输入怎么编程

一、西门子PLCS7-200模拟量输入怎么编程

1、在西门子PLCS7-200的编程中，处理模拟量输入（如4-20mA）与数字信号（A/D转换后的D0-Dm）之间的转换是关键。模拟量信号首先被转换为A/D值，假设输入范围为A0（4mA）至Am（20mA），对应的A/D值范围为D0至Dm。这个线性关系可以通过一个简单的数学公式来描述：A=(D-D0)*(Am-A0)/(Dm-D0)+A0。反过来，从A值计算D值的公式则是：D=(A-A0)*(Dm-D0)/(Am-A0)+D0。

2、举个实际例子，当S7-200接收到4-20mA的模拟信号，经过A/D转换后，数值范围会变为*00至32000。若AIW0的值为12800，我们可以将这些值代入公式：A=(12800-*00)*(20-4)/(32000-*00)+4，计算出对应的模拟量信号为8mA。在编程时，就是通过这样的转换过程将模拟信号准确地转化为数字信号，以供后续处理。

二、S7-200系列PLC有哪有基本编程元件

西门子S7-200系列PLC的基本编程元件有：数字量输入继电器、数字量输出继电器、通用辅助继电器、特殊标志继电器、变量存储器、局部变量存储器、顺序控制继电器、定时器、计数器、高速计数器、累加器等。

一、关于西门子S7-200系列PLC的基本编程元件

输入继电器也就是输入映像寄存器，每个PLC的输入端子都对应有一个输入继电器，它用于接收外部的开关信号。输入继电器的状态唯一地由其对应的输入端子的状态决定，在程序中不能出现输入继电器线圈被驱动的情况，只有当外部的开关信号接通PLC的相应输入端子的回路，则对应的输入继电器的线圈“得电”，在程序中其常开触点闭合，常闭触点断开。这些触点可以在编程时任意使用，使用数量（次数）不受限制。

输出继电器也就是输出映像寄存器，每个PLC的输出端子对应都有一个输出继电器。当通过程序使得输出继电器线圈“得电”时，PLC上的输出端开关闭合，它可以作为控制外部负载的开关信号。同时在程序中其常开触点闭合，常闭触点断开。这些触点可以在编程时任意使用，使用次数不受限制。

通用辅助继电器如同电器控制系统中的中间继电器，在PLC中没有输入输出端与之对应，因此通用辅助继电器的线圈不直接受输入信号的控制，其触点也不能直接驱动外部负载。所以，通用辅助继电器只能用于内部逻辑运算。

有些辅助继电器具有特殊功能或存储系统的状态变量、有关的控制参数和信息，称为特殊标志继电器。用户可以通过特殊标志来沟通PLC与被控对象之间的信息，如可以读取程序运行过程中的设备状态和运算结果信息，利用这些信息用程序实现一定的控制动作。用户也可通过直接设置某些特殊标志继电器位来使设备实现某种功能。

变量存储器用来存储变量。它可以存放程序执行过程中控制逻辑操作的中间结果，也可以使用变量存储器来保存与工序或任务相关的其他数据。

局部变量存储器用来存放局部变量。局部变量与变量存储器所存储的全局变量十分相似，主要区别是全局变量是全局有效的，而局部变量是局部有效的。全局有效是指同一个变量可以被任何程序(包括主程序、子程序和中断程序)访问；而局部有效是指变量只和特定的程序相关联。

顺序控制继电器用在顺序控制和步进控制中，它是特殊的继电器。

顺序控制继电器用“S”表示，顺序控制继电器区属于位地址空间，可进行位操作，也可以进行字节、字、双字操作。

定时器是可编程序控制器中重要的编程元件，是累计时间增量的内部器件。自动控制的大部分领域都需要用定时器进行定时控制，灵活地使用定时器可以编制出动作要求复杂的控制程序。

计数器用来累计内部事件的次数。可以用来累计内部任何编程元件动作的次数，也可以通过输入端子累计外部事件发生的次数，它是应用非常广泛的编程元件，经常用来对产品进行计数或进行特定功能的编程。使用时要提前输入它的设定值(计数的个数)。当输入触发条件满足时，计数器开始累计其输入端脉冲电位跳变(上升沿或下降沿)的次数；当计数器计数达到预定的设定值时，其常开触点闭合，常闭触点断开。

高速计数器的工作原理与普通计数器基本相同，它用来累计比主机扫描速率更快的高速脉冲。高速计数器的当前值为双字长(32位)的整数，且为只读值。

S7—200PLC提供4个32位累加器，分别为AC0、ACl、AC2、AC3，累加器(AC)是用来暂存数据的寄存器。它可以用来存放数据如运算数据、中间数据和结果数据，也可用来向子程序传递参数，或从子程序返回参数。使用时只表示出累加器的地址编号，如AC0。

累加器可进行读、写两种操作，在使用时只出现地址编号。累加器可用长度为32位，但实际应用时，数据长度取决于进出累加器的数据类型。

西门子S7-200PLC在实时模式下具有速度快，具有通讯功能和较高的生产力的特点。一致的模块化设计促进了低性能定制产品的创造和可扩展性的解决方案。来自西门子的S7- 200微型PLC可以被当作独立的微型PLC解决方案或与其他控制器相结合使用。

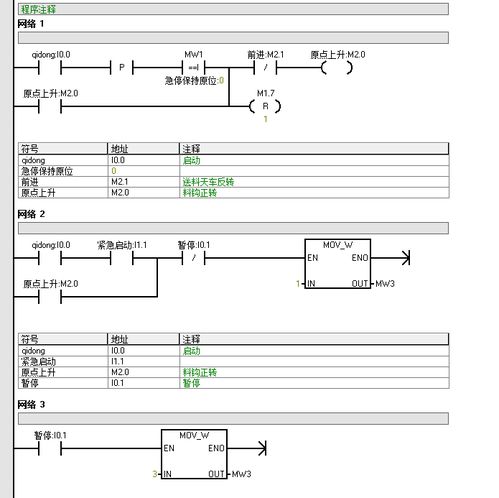

三、西门子1200plc编程入门基础知识

plc编程入门基础知识还是比较好学的，特别是对擅长理工科的人来说。plc编程入门基础知识需要先了解继电器控制电路，低压电气的知识要熟练掌握，并会看梯形图，这个是电工的基础。了解以后，PLC的学习就简单多了。

编程之前，需要了解一些基本的硬件知识，最好从硬件的选型和画图入手，等把输入输出的类型，模拟量的选型等搞清楚之后，再开始编程会简单点。熟悉基本的硬件电路，这些搞清楚了，你就会发现原来梯形图和这些硬件电路是可以很好对应起来的。学PLC时，选择一种常用的PLC型号作为学习目标，比如三菱的Fx系列或者是西门子的S7-200系列。了解这个型号PLC的输入输出点数、接线方法等。再下载安装PLC的编程软件，熟悉软件的操作和常用指令的使用。

最后，把继电器控制电路转成梯形图，转换后就可以在软件上编写梯形图，这个过程和接继电器的线路一样，只不过是把电线换成了软件里的连接线。程序写好后，下载到PLC里，接上外部的电路（灯、按钮等）就可以运行了。也可以不接外部线路，PLC都有I/O指示灯，你可以看灯的状态来判断程序是否正确。

现在的PLC软件设计的都非常好，如果有硬件配合更好，没有的话安装一个软件，安装-个模拟器，基本的操作熟悉起来，然后观察PLC的输入输出变化情况。在程序没有充分验证之前，建议先断开负载，等所有的I0，模拟量测试完成后，再带负载运行。

1、有的初学者在理论上花了很多功夫，结果半年下来还是没有把PLC搞懂，其实他们只是缺少了一些PLC的实践经验，只要再进行一些实际的梯形图编写、程序下载、调试等操作，增加对PLC的感性认识，很快就可以掌握PLC技术了。

2、电工电子是学习可编程逻辑控制器（PLC）的基础。PLC梯形图编程的逻辑来自于常见的继电器电路，需要懂得继电器、接触器、开关的工作原理，想学好plc，最起码能够看懂普通的电路，当然，如果有维修经验更好，如果没有任何的电工基础知识，那就需要恶补电工方面的基础知识。其实，电工基础知识也不难学，只要认真学，花个一两个月也是能够完全掌握的，如果是电工转行，想学PLC，就可以跳过这一步。
