NVIDIA全系列显卡对照表

一、NVIDIA全系列显卡对照表

在PC组件中，显卡的发展可谓是最快的，几乎每过几个月，便会有新的显卡产品问世。许多用户常常会被名目繁多的显卡型号弄得眼花缭乱，搞不清楚不同型号间的性能指标、参数差异。为更好地帮助用户比较不同显卡，我们将NVIDIA全系列显卡规格、参数作成如下对照表，供用户参考。——当然，并不是绝对意义上的NVIDIA全系列显卡，某些过老的型号如TNT等因早已从市面上消失多年而排除在外。

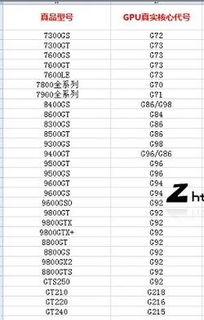

NVIDIA全系列显卡对照表显卡型号核心频率显存频率显存位宽显存传输率像素/时钟同期 Direct X GeForce 4 MX 440 AGP 8x 275 MHz 512 MHz 128位 8.1 GB/s 2 7 GeForce MX 4000 250 MHz★ 32位、64位或 128位★ 2 7 GeForce FX 5200 250 MHz 400 MHz 64位 or 128位 3.2 GB/s or 6.4 GB/s 4 9.0 GeForce FX 5200 Ultra 350 MHz 650 MHz 128位 10.4 GB/s 4 9.0 GeForce FX 5600 325 MHz 550 MHz 128位 8.8 GB/s 4 9.0 GeForce FX 5500 270 MHz 400 MHz 64位 or 128位 3.2 GB/s or 6.4 GB/s 4 9.0 GeForce FX 5600 Ultra 500 MHz 800 MHz 128位 12.8 GB/s 4 9.0 GeForce FX 5700 LE 250 MHz 400 MHz 128位 6.4 GB/s 4 9.0 GeForce FX 5700 425 MHz 600 MHz 128位 9.6 GB/s 4 9.0 GeForce FX 5700 Ultra 475 MHz 900 MHz 128位 14.4 GB/s 4 9.0 GeForce FX 5800 400 MHz 900 MHz 128位 14.4 GB/s 8 9.0 GeForce FX 5800 Ultra 500 MHz 1 GHz 128位 16 GB/s 8 9.0 GeForce FX 5900 XT 390 MHz 680 MHz 256位 21.7 GB/s 8 9.0 GeForce FX 5900 400 MHz 850 MHz 256位 27.2 GB/s 8 9.0 GeForce FX 5900 Ultra 450 MHz 850 MHz 256位 27.2 GB/s 8 9.0 GeForce FX 5950 Ultra 475 MHz 950 MHz 256位 30.4 GB/s 8 9.0 GeForce PCX 5300 325 MHz 650 MHz 128位 10.4 GB/s 4 9.0 GeForce PCX 5750 475 MHz 900 MHz 128位 14.4 GB/s 4 9.0 GeForce PCX 5900 350 MHz 500 MHz 256位 17.6 GB/s 8 9.0 GeForce PCX 5950 475 MHz 900 MHz 256位 30.4 GB/s 8 9.0 GeForce 6200 300 MHz 550 MHz 128位 8.8 GB/s 4 9.0c GeForce 6200 LE 350 MHz 550 MHz 64位 4.4 GB/s 2 9.0c GeForce 6200(TC) 350 MHz 666 MHz★ 32位 or 64位 2.66 GB/s or 5.32 GB/s★ 4 9.0c GeForce 6500(TC) 400 MHz 666 MHz★ 32位 or 64位 2.66 GB/s or 5.32 GB/s★ 4 9.0c GeForce 6600 300 MHz 550 MHz★ 64位 or 128位 4.4 GB/s or 8.8 GB/s★ 8 9.0c GeForce 6600 DDR2 350 MHz 800 MHz★ 128位 12.8 GB/s★ 8 9.0c GeForce 6600 LE 300 MHz★ 64位 or 128位★ 4 9.0c GeForce 6600 GT 500 MHz 1 GHz 128位 16 GB/s 8 9.0c GeForce 6600 GT AGP 500 MHz 900 MHz 128位 14.4 GB/s 8 9.0c GeForce 6800 LE 300 MHz 700 MHz 256位 22.4 GB/s 8 9.0c GeForce 6800 325 MHz 600 MHz 256位 19.2 GB/s 12 9.0c GeForce 6800 AGP 325 MHz 700 MHz 256位 22.4 GB/s 12 9.0c GeForce 6800 GS 425 MHz 1 GHz 256位 32 GB/s 12 9.0c GeForce 6800 GS AGP 350 MHz 1 GHz 256位 32 GB/s 12 9.0c GeForce 6800 GT 350 MHz 1 GHz 256位 32 GB/s 16 9.0c GeForce 6800 Ultra 400 MHz 1.1 GHz 256位 35.2 GB/s 16 9.0c GeForce 6800 Ultra Extreme 450 MHz 1.1 GHz 256位 35.2 GB/s 16 9.0c GeForce 7100 GS(TC) 350 MHz 666 MHz★ 64位 5.3 GB/s★ 4 9.0c GeForce 7300 SE(TC) 225 MHz★ 64位★ 4 9.0c GeForce 7300 LE(TC) 450 MHz 648 MHz★ 64位 5.2 GB/s★ 4 9.0c GeForce 7300 GS(TC) 550 MHz 810 MHz★ 64位 6.5 GB/s★ 4 9.0c GeForce 7300 GT(TC) 350 MHz 667 MHz 128位 10.6 GB/s 8 9.0c GeForce 7600 GS 400 MHz 800 MHz 128位 12.8 GB/s 12 9.0c GeForce 7600 GT 560 MHz 1.4 GHz 128位 22.4 GB/s 12 9.0c GeForce 7800 GS 375 MHz 1.2 GHz 256位 38.4 GB/s 16 9.0c GeForce 7800 GT 400 MHz 1 GHz 256位 32 GB/s 20 9.0c GeForce 7800 GTX 430 MHz 1.2 GHz 256位 38.4 GB/s 24 9.0c GeForce 7800 GTX 512 550 MHz 1.7 GHz 256位 54.4 GB/s 24 9.0c GeForce 7900 GS 450 MHz 1.32 GHz 256位 42.2 GB/s 20 9.0c GeForce 7900 GT 450 MHz 1.32 GHz 256位 42.2 GB/s 24 9.0c GeForce 7900 GTX 650 MHz 1.6 GHz 256位 51.2 GB/s 24 9.0c GeForce 7950 GT 550 MHz 1.4 GHz 256位 44.8 GB/s 24 9.0c GeForce 7950 GX2★★ 500 MHz 1.2 GHz x2 256位 x2 38.4 GB/s x2 24 x2 9.0c GeForce 8800 GTS★★★ 500 MHz/ 1.2 GHz 1.6 GHz 320位 64 GB/s 96 10 GeForce 8800 GTX★★★ 575 MHz/ 1.35 GHz 1.8 GHz 384位 86.4 GB/s 128 10

NVIDIA全系列显卡对照表补充说明下面对上页表格中部分内容作一补充说明

表中以“★”标注的显卡，NVIDIA允许显卡制造商可使用与默认参数不同的显存频率或显存位宽，因此，其最终的显存传输率也会相应地变化，与GPU出厂默认指标有所区别。

以“★★”标注的GeForce 7950 GX2使用两块GeForce 7950显示核心。

以“★★★”标注的GeForce 8系列显卡使用两个时钟频率，其中较高的频率为shader频率，注意在G80中NVIDIA采用统一渲染架构，因此并没有pixel shader与vertex shader之分，而较低的频率则指GPU中其他单元的工作频率，即一般而言的核心频率。

“(TC)”指TurboCache， TurboCache是NVIDIA为解决显存不足问题而提供的另类解决方案，即允许显卡将部分系统内存当作显存模拟使用。

GPU核心频率、显存频率与显存位宽

以GeForce FX 5700 Ultra显卡为例，其核心频率高于 GeForce FX 5900、 GeForce FX 5900 Ultra以及 GeForce FX 5900 XT显存，但这并不意味着GeForce FX 5700 Ultra显卡性能优于5900系列。

原因在于，GeForce FX 5900系列显卡使用的显存位宽为256位，而FX 5700则仅为其一半，仅128位，这在显存性能方面存在极大的差异。可以这样理解，要让GeForce FX 5700 Ultra得到与GeForce FX 5900 Ultra相当的显存性能，GeForce FX 5700 Ultra的显存频率必须达到1,700 MHz，即要将其使用的频率翻一番!

同样的情况也发生在GeForce 6600 GT，单纯从核心频率上看，GeForce 6600 GT的500 MBz远高于 GeForce 6800的 325 MHz，但是，GeForce 6800显存位宽为 256位而GeForce 6600 GT仅为128位，同时，GeForce 6800可在一个时钟周期内处理12 pixels而GeForce 6600 GT的相应指标则仅为每周期8像素，这些都比单纯的核心频率更影响显卡的实际性能。

一般而言，显存传输率是衡量不同显卡显存性能的指标，而不是显存频率。显卡显存传输率的计算也相当简单，即显存传输率=(显存频率 x显存位宽)/ 8。

在选择NVIDIA低端显卡时，尤其需要注意显卡的具体规格，特别是显存接口位宽，以 GeForce FX 5200、 GeForce FX 5500与 GeForce 6600来说，显卡制造商可以使用64位或128位显存接口，这样带来的性能差异是很大的。甚至市面上曾经出现过使用32位显存接口的GeForce FX 5200、 GeForce FX 5500与 GeForce 6200，对不慎购买了这类显卡的用户除了表现同情恐怕也没别的好做的了。

特别需要注意的是，在ATI的显卡命名中，"XT"一般意味着高端显卡，如 Radeon 9800 XT，而NVIDIA则采取了完全相反的策略，其型号中含“XT”字样的显卡一般指低端显卡，如GeForce FX 5900 XT。

对DirectX不同版本的差异，简要归纳如下：

DirectX Shader Model 7.0无 8.1 1.4 9.0 2.0 9.0c 3.0 10 4.0

二、如果入手GTX 10系列显卡哪款好

1、现在买新显卡肯定买10系列了，硬件都是买新不买旧的，而且NVIDIA显卡的驱动对老款显卡的优化也不好，想玩游戏效果好选择最新的系列是最理想的。

2、如果买二手显卡，那就看显卡的性能和性价比怎么样了，像9系列的950 960 970二手都有一定的购买价值，主要还是看这个二手卡的成色和品牌型号才能确定。

三、nvidia geforce gtx 1050是什么显卡

1、GTX1050是独立显卡，就是要单独插到主板上的，集成显卡一般都是集成在主板北桥芯片或CPU内部。

2、GTX1050显存为2GB，定位是中低特效1080P/ 60帧畅玩各种热门游戏；GTX1050Ti为4GB显存，定位是中特效畅玩游戏。

3、对比前代，GTX1050不用说就是取代GTX950的了，而GTX1050Ti也不难猜到性能会在GTX960之上。

4、GTX1050Ti配备768个CUDA流处理器、4GB GDDR5显存、128bit位宽、1316~1380MHz核心频率，参数稍微高一些。

5、GTX1050显卡的性能定位与AMD今年发布的北极星新架构RX470显卡相当，普遍售价定位不到1500元，定位中高端产品，适合主流游戏玩家。

6、GTX 1050 Ti使用的是全新的GP107核心，采用的是最新的Pascal架构，和之前不同的是，GTX 1050和GTX 1050Ti首次搭载了14nm FinFET制造工艺，只是现在尚未知晓是哪一家作为GPU芯片代工，不过根据之前Nvidia接触的企业来看，三星代工的几率比较大。

7、从规格来看，GTX 1050 Ti的采用的是768个流处理器，搭配着64个纹理单元和32个光栅单元，相比较于GTX 1060来说，GTX 1050 Ti的参数为前者的2/3。

8、Nvidia之前发布了几款Pascal架构的显卡，当然这些显卡都是定位于中高端，目前在千元级市场上以AMD的Radeon RX 460为主，不过Nvidia即将发布属于自己的中端显卡，定位于主流游戏市场。

9、Nvidia将会在10月份公布两款全新的显卡，分别是GTX 1050和GTX 1050 Ti，其中GTX 1050将会在10月18日正式公布，而加强版GTX 1050 Ti则会在10月26日公布。

10、GTX 1050/Ti将会使用Nvidia的小核心也就是GP107核心，其中GTX 1050 Ti拥有768个CUDA，而GTX 1050则是拥有640个CUDA，而且GTX 1050 Ti使用的是4GB显存，GTX 1050自然是2GB显存。两款显卡的TDP都是75W。预计GTX 1050 Ti的性能比GTX 960高出一点，而GTX 1050则比GTX 950高。
