初学ug编程应该从哪里开始入手

一、初学ug编程应该从哪里开始入手

Ug软件功能强大，从工业设计到产品设计、仿真确认和优化、数控编程等等，应用十分广泛，其中在CNC数控编程中，Ug更能体现出它的仿真试加工优势，让数控编程中刀路完善合理化。

Ug编程就是通过所需加工图纸需求，根据软件制作程序，然后通过CNC驱动程序加工，完成产品制作的过程。所以学Ug编程模块之前，最好先熟悉CNC机床运作原理，机械制图，识图能力、加工方式，加工刀具切削方式，以及产品加工时候固定模式，这将有利于在后面编程中程序的合理化。

熟悉CNC加工模式之后，进入Ug软件学习。进入建模模块：

1、了解软件整体应用，关闭、打开、新建、存放以及鼠标的应用。

2、利用前面的机械制图识图能力绘制2D草图，熟悉草图线段、点、弧、拐角、圆角的绘制，尺寸标注、修剪、延伸、偏置、镜像、阵列的应用。

3、草图熟悉后，利用拉伸、旋转、修剪等命令绘制3D模型，熟悉命令。

4、图形转换，2D变3D模型，3D出2D图，以及CAD、STEP等其他软件格式图的转换。

一般来说数控编程对绘图要求没有图纸设计那么高，但是一定要会，至少应该会出图改图。

二、uG编程先学什么

uG编程先学习绘制三维图，而后学习刀具知识，再就是学数控指令。

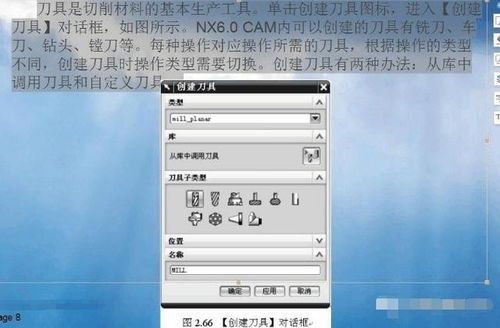

（1）交互工艺参数输入模块。通过人机交互的方式，用对话框和过程向导的形式输入刀具、夹具、编程原点、毛坯和零件等工艺参数。UG编程四轴案例

（2）刀具轨迹生成模块。具有非常丰富的刀具轨迹生成方法，主要包括铣削（2.5轴～5轴）、车削、线切割等加工方法。本书主要讲解2.5轴和3轴数控铣加工。

（3）刀具轨迹编辑模块。刀具轨迹编辑器可用于观察刀具的运动轨迹，并提供延伸、缩短和修改刀具轨迹的功能。同时，能够通过控制图形和文本的信息编辑刀轨。

（4）三维加工动态仿真模块。是一个无须利用机床、成本低、高效率的测试NC加工的方法。可以检验刀具与零件和夹具是否发生碰撞、是否过切以及加工余量分布等情况，以便在编程过程中及时解决。

（5）后处理模块。包括一个通用的后置处理器（GPM），用户可以方便地建立用户定制的后置处理。通过使用加工数据文件生成器（MDFG），一系列交互选项提示用户选择定义特定机床和控制器特性的参数，包括控制器和机床规格与类型、插补方式、标准循环等。

ug编刀路这块相对来说比较不错，虽然参数有点多，但是很多可以设置模板，甚至简单的工件还可以自动编程

三、如何学习UG数控编程

1、学习UG数控编程，先学会CAD，有了这个基础，会让你学起UG健步如飞。

2、学会编程简单，要编好程序难，建议你先学习《数控加工技术》里的数控加工工艺，然后学习数控铣、加工中心编程与操作；

3、毕竟UG加工主要还是针对模具这块，复杂零件的自动编程，简单的手工就完成了，所以呢，自动编程主要还是应用在加工中心上。

4、学习UG数控编程很简单，肯用心，有CAD基础十天半个月就行了，主要还是：工艺。不懂加工工艺，你只能是秀才练兵，在电脑上整下可以，到实际加工中问题多多。

5、钱途嘛：你要是熟悉加工中心操作会UG自动编程，8000左右没啥问题。

6、操作、编程、维修，要学会机床维修，你还得学习电工技术，自动化控制技术这些电子专业方面的东西，为啥？机器故障一般都是电气故障多，机械故障少。而且，要学好机床维修，这个时间得三年五载时间，不是短时间能完成的。
