CAD快速看图怎么提取图纸中的文字

一、CAD快速看图怎么提取图纸中的文字

造价员资料员经常需要将图纸上的文字和表格提取到word或者excel里，现在CAD快速看图可以方便的将他们一键提取出来。这里先将提取文字：

1、用CAD快速看图打开需要提取的图纸，选择模型。点击VIP按钮选择提取文字，或者直接在图纸上点右键，出来右键菜单，选择提取文字。

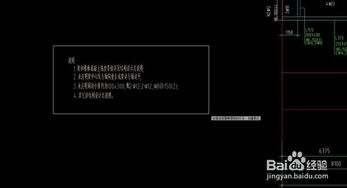

2、根据鼠标旁边的提示，鼠标左键完整的框选一段文字，数字、字母等。

3、框选完毕后，会自动将文字提取出来，可以在这个编辑框里编辑一下，也可以直接复制到其他地方，比如word、excel等。

二、CAD快速看图怎么提取图纸中文字

1、用CAD快速看图打开需要提取的图纸，选择模型。点击VIP按钮选择提取文字，或者直接在图纸上点右键，出来右键菜单，选择提取文字。

2、然后根据鼠标旁边的提示，鼠标左键完整的框选一段文字，数字、字母等。

3、这时框选完毕后会自动将文字提取出来，可以在编辑框里编辑一下，也可以直接复制到其他地方，比如word、excel等。

三、怎样把cad中的文字提取出来

要明确调出CAD的文字编辑器，您需要先确保已经打开了一个CAD图形文件。然后，您可以按照以下步骤操作：

1.使用快捷键：在多数CAD软件中，例如AutoCAD，可以直接在命令行输入`MTEXT`或者点击键盘上的`T`键（可能需要先按`Ctrl`或`Alt`键作为组合键，这取决于您的软件设置和当前环境），然后按回车键即可启动多行文字编辑器。

2.通过菜单栏：在CAD的菜单栏上，您通常可以找到与文字相关的选项。例如，在AutoCAD中，可以依次点击“绘图”菜单->“文字”->“多行文字”，或者在工具栏上直接点击多行文字工具图标。

3.通过命令行：在CAD软件的命令行输入区，直接输入相应的命令（如“TEXT”或“DTEXT”为单行文字，“MTEXT”为多行文字）也可以调出文字编辑器。输入命令后，通常需要按照命令行提示指定文字的插入点和文字样式等参数。

在调出文字编辑器后，您可以开始进行文字的输入、编辑和格式化等操作。编辑器通常会提供一个类似文本框的界面，让您在其中输入文本，并支持设置字体、字号、颜色、对齐方式等文本属性。

举个例子，假设您正在使用AutoCAD，想要在一个建筑图纸上添加一段说明文字。您可能会首先使用“MTEXT”命令，然后在图形窗口中点击一个位置来确定文本框的插入点。随后，多行文字编辑器会打开，您可以在其中输入文字内容，并通过编辑器的工具栏设置文字格式。完成后，点击编辑器外的任意位置或按“确定”按钮，文字就会以您指定的格式和位置显示在图纸上。

不同的CAD软件（如SolidWorks、MicroStation等）可能会有些许差异，但基本操作流程类似，都是通过命令、快捷键或菜单选项来启动文字编辑器。
